变频器的主要电磁干扰途径

    变频调速系统主要以下几个干扰源。

   (1)外部电网对变频调速传动系统的干扰

    供电电源对变频器的干扰主要表现在过压、欠压、瞬时掉电、浪涌、跌落、尖峰电压脉冲、射频干扰等。例如，在变电所补偿电容投入或切出的暂态过程中，电网电压有可能出现很高的峰值，其结果是可能使变频器的整流二极管因承受过高的反向电压而击穿。

   (2)变频调速传动系统的共模干扰

    由共地阻抗或电磁场引起的共模干扰通过变频器的控制信号线能形成的环路干扰，这也会干扰变频器的正常工作。

   (3)变频调速传动系统的谐波干扰

    在交流输入侧，变频器的整流电路对电网来说是非线性负载，能产生功率较大的高次谐波，使输入的电压波形和电流波形发生畸变。对于采用SPWM技术的电压型变频器，其输入电压主波形为正弦波，但电流波形为非正弦波。在输出侧，变频器的输出电压和输出电流均有高次谐波，对电压及电流波形进行傅氏分解可获得各次谐波的含量。

    根据变频器的干扰途径：传导、电磁辐射、感应耦合等方式，绘制变频器电磁干扰途径示意图如图1所示。

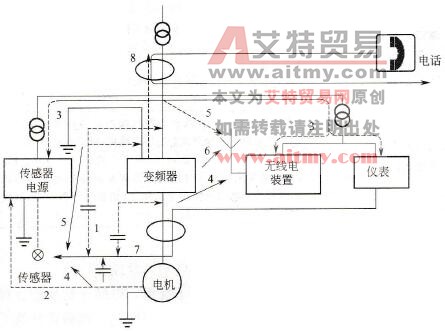

    图1    变频器电磁干扰途径

   1-静电感应引起的干扰；2-漏电流接地线回路的电磁干扰；

   3-电源线传播的电磁干扰；4-电动机线辐射的电磁干扰；

   5-电源线辐射的电磁干扰；6-变频器辐射的电磁干扰；

    7，8-电磁感应引起的电磁干扰

    针对图1所示的8种传播途径的电磁干扰，总结上述的抗干扰方案，相应的基本对策如表1所示。

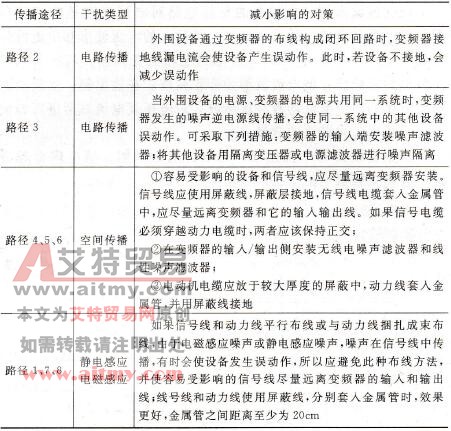

    表1    电磁干扰的基本对策
