直流变频空调器的结构特点

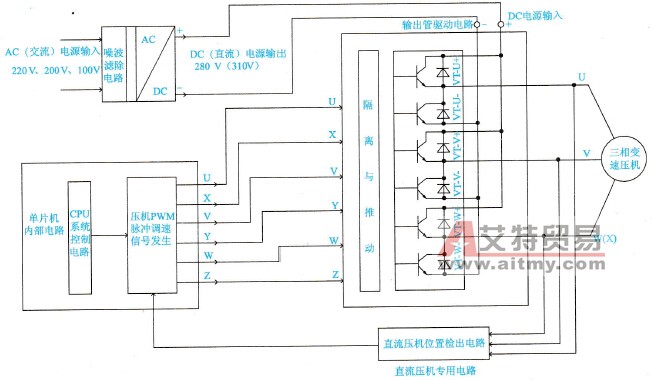

    直流变频空调器所用的压缩机是一种三相直流无刷电动机，电动机定子结构和普通三相交流感应电动机相同，但转子使用永久磁铁，且无电刷换向器。    直流变频空调器压缩机的三个电枢端子上的符号分别为U、V、W (X)。    1．开关电路式换向器    直流变频空调器压缩机本身使用的是直流电源，但其需要图10-11中的驱动电路的半导体功率开关电路来代替电刷换向器——即机械整流变为电子整流，每转一圈需换相六次（每隔1/6周期换相一次）。这样，相应的功率开关切换六次，通电情况是：    VT-U+与VT-V+、VT-U+与VT-W-、VT-V+与VT-W-、VT-V+与VT-U-、VT-W+与VT-U-、VT-W+与VT-V-。    2．检出电路    直流变频压缩机必须有转子位置信号作为换相依据，故都设置有检出电路。一般在压缩机启动时为步进电动机方式伺服，启动后则切换为位置伺服。    图10-11    变频空调压缩机调速器结构示意图
