变频器的额定频率轻载实例

    某电力拖动系统，电动机的功率为90kW，但负载在运行过程中消耗的最大功率只有50kW，负载率为    σ= 50/90=0.55= 55%如图3-29a所示。    1．电动机的电流-电压曲线。在第2章的2.7.3节中，已经介绍了异步电动机电流-电压曲线的特点。在本例中，如果电动机处于满载状态(负载率σ=100%)，其电流-电压曲线如图3-29b中的曲线①所示，当电压等于额定电压UN时，电流为额定电流I1N，正好处于最佳工作点A点。

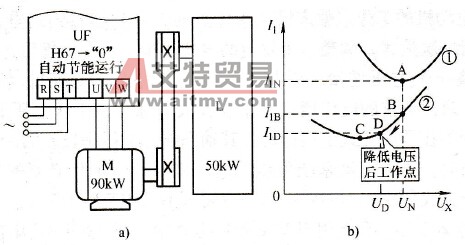

    图3-29    “大马拉小车”的节能途径    a)电动机变频调速b）降压可以节能    当σ= 55%时的电流-电压曲线如图中的曲线②所示，当电压为额定电压UN时，其工作点降至B点，电流减小为I1B，但最佳工作点却是C点。    适当降低电压，可使工作点从B点向C点移动，电流也将减小，如D点所示。具体分析如下：    当电动机运行在B点时，电动机吸收的电功率为    PB=3UNI1Bcosφ1B   式中PB-B点的电功率(kW)；    UN-电动机的额定相电压(V)；    I1B-B点的相电流(A)；    cosφ1B-B点的功率因数。    当电动机运行在D点时，电压减小为UD，电流也减小为I1D，电动机吸收的电功率为    PD=3UDI1Dcosφ1D式中PD-D点的电功率(kW)；    UD-与D点对应的相电压(V)；    I1D-D点的相电流(A)；    cosφ1D-D点的功率因数。    比较以上两式：    UD<UN， I1D<I1B所以    PD< PB    由此可知，当电力拖动系统在“大马拉小车”的情况下运行时，节能的基本途径便是降低电压。
