变频器的欠电压跳闸故障及其原因分析

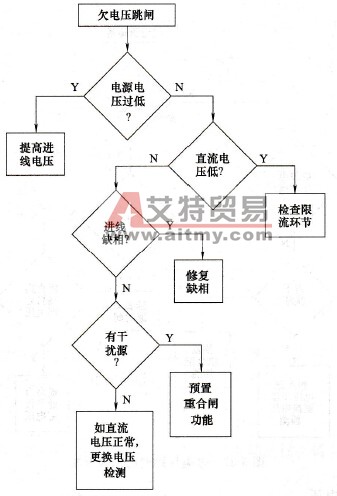

    当变频器的跳闸原因显示“欠电压”时，判断过程如图3-38所示。
    图3-38    欠电压原因判断流程    a．电源欠电压    如经检查，确认电源电压过低，则应设法提高变频器输入侧的电压。    b．限流环节故障    即整流桥与滤波电容之间的限流电阻与晶闸管发生故障，有两种情形。一是限流电阻断路。如图3-39 (a)所示。在这种情况下，通电后滤波电容器上不能充电，造成欠压保护。二是晶闸管不导通，如图3-39 (b)所示。在这种情况下，限流电阻将一直串联在电路中，使直流电压UD下降，导致欠电压保护动作。    c．电源缺相    电源缺相后，整流后的直流电压将降低，导致欠电压跳闸。有的变频器在显示跳闸原因时还能直接显示“电源缺相”。    电动机侧缺相的原因多半是线路上的问题。个别情况下，也有因变频器内部故障形成的缺相。    d．干扰欠电压

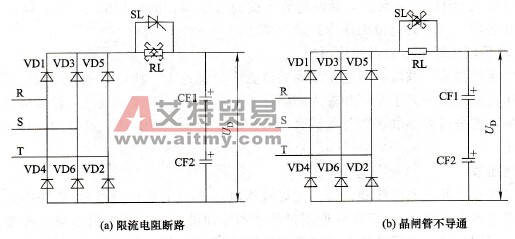

    图3-39    限流环节故障    例如同一电网内有大电动机启动，或有容量较大的晶闸管控制设备在工作等，都有可能使电网瞬间欠电压。这类欠电压一般维持时间不长，可利用变频器的重合闸功能来解决。
