通过操作面板快速调试G120变频器

    如同MM4系列变频器，G120可以进行快速调试，其流程见表11-4。MMC存储卡的安装与拆卸    G120变频器一个明显的特点就是可以使用MMC存储卡，其安装与拆卸过程如图11-7所示。    采用MMC进行手动参数调试的步骤如下：    PO010= 30    调试参数*    0：准备就绪    1：快速调试    2：变频器    30：出厂设置，参数传递    95：调试安全保护功能（仅适用于带有安全保护功能的控制单元）    P0804=?    选择克隆文件    0：clone00. bin    ……    99：clone99. bin    P0802 =2    从EEPROM上传数据    0：禁用    1：传递到OP    2：传送到MMC    如果上载过程成功完成，PO010和P0802将被复位为0并且“RDY”    LED点亮。如果下载失败，则显示F0061（MMC- PS不匹配），LED    “SF”（红色）点亮。在此情况下，重新插入MMC卡再进行一次上载    过程。    上载完成后可以将MMC卡从进行参数上载的变频器上取下。

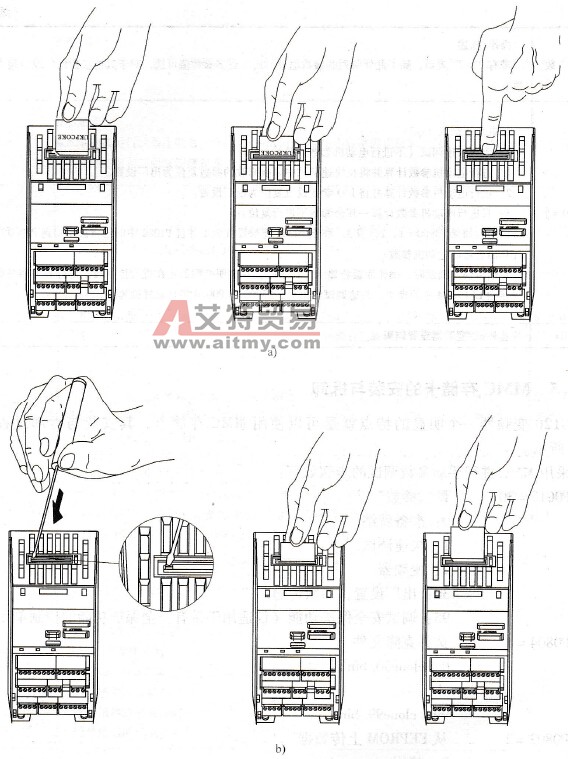

    图11-7    安装与拆卸MMC    a)安装b）拆卸    MMC也可以采用自动下载的方式，其流程参考图11-8所示。在自动下载的时候，总是采用文件clone00. bin。    在自动下载流程中，参数P8458的可能设置和相应功能如下所示：    P8458=0：从MMC进行自动参数下载被禁止；

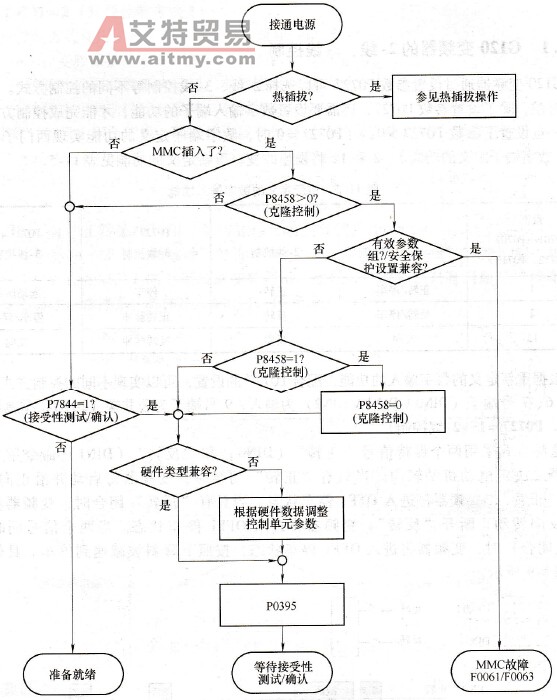

    图11.8    MMC的自动下载流程    P8458=1：只有控制单元第一次启动时才由MMC进行自动参数下载（默认设置）；    P8458=2：每次控制单元启动都进行从MMC卡的自动参数下载。    成功自动下载后，变频器将显示故障F0395，如果为标准的控制单元，那么就需要进行故障确认；如果为带有安全保护功能的控制单元，则必须进行接受性测试。
