CUA31的功能和使用

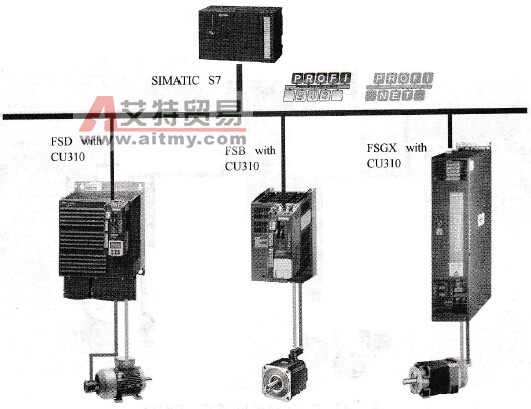

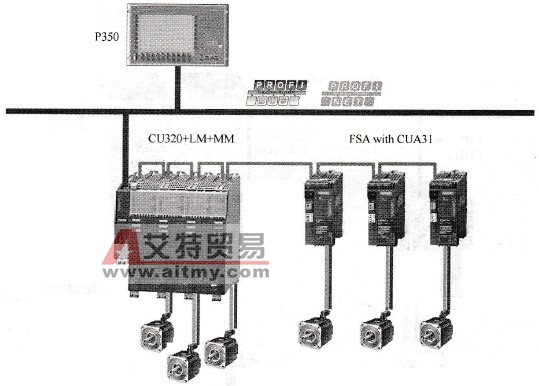

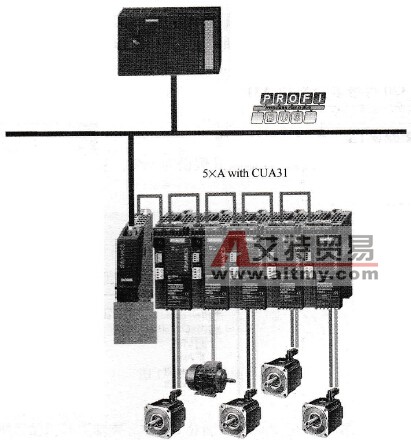

    1．S120变频器组成的自动化系统    S120 AC-AC变频器为单机设备，由控制单元CU310和功率单元PM340组成，可通过标配的DP接口连到自动化系统中，如图12-15所示。    CUA31控制单元适配器，它能转化PM340的PM-IF接口到DRIVE _CLIQ接口，允许CU320来间接控制多台PM340，取消CU310控制器，如图12-16所示。    CU320只控制PM340，如图12-17所示，其配置步骤如下：    1)用STARTER软件配置一个CU320系统，但不选配整流和功率单元。    2)单击插入驱动，在配置功率单元的连接电压选项选择AC类型及相应功率单元。    3)对功率单元的配置按实际操作。    如果CU320有DC系统，还控制PM340，如图12-17所示。    其配置如下：    1)使用STARTER配置一个CU320系统，选整流和功率单元系统，配置好所有的DC功率单元。    2)单击插入驱动，在配置功率单元的连接电压选项选择AC类型及相应功率单元。    3)对AC功率单元的配置按实际操作，在TOPO图上可见DC和AC功率单元，都由CU320控制。
    图12-15    S120组成的自动化系统
    图12-16    CUA31控制单元适配器
    图12-17    CU320包括DC系统与PM340    需要注意的是：    1) CUA31为接口适配器，对PM340的控制还是由CU320控制的。    2) CUA31的DC24电源由PM340提供，如要在PM340工作前CUA31有显示，必须外供DC24V电源。    3)一个CU320可带多少个CUA31，必须有SIZER计算，尤其CU320本身还控制DC驱动。    2．用SIZER配置CUA31和计算负荷量    1)使用SIZER先配好系统1，控制模式假设为V/F，从图12-18中可见，CU320的负荷为48.3%。

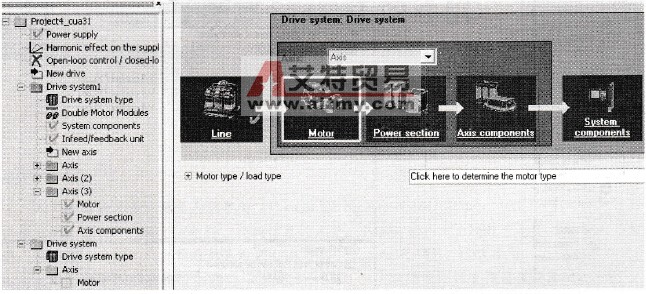

    图12-18    SIZER软件    2)由于PM340为AC系统，必须按”NEW DRIVE”来选择AC单机驱动，配置好所有项，如图12-19所示。

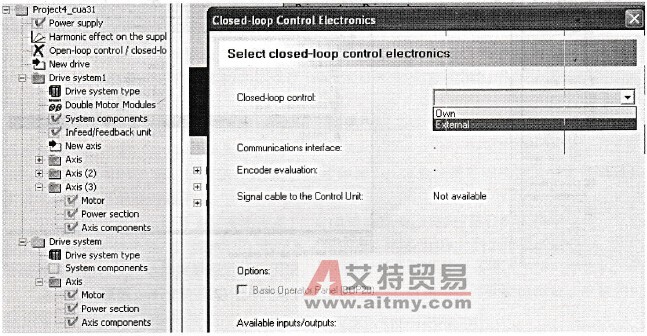

    图12-19    软件配置    3)选择闭环控制：外部控制CU320和适配器CUA31，如图12-20所示。

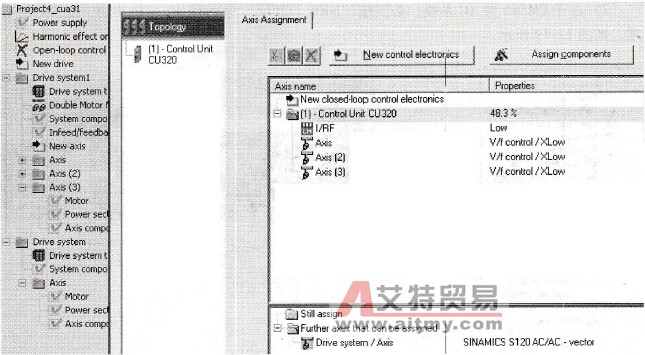

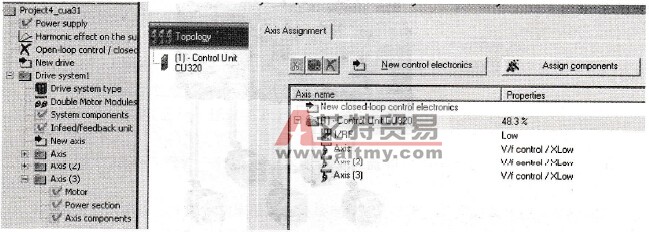

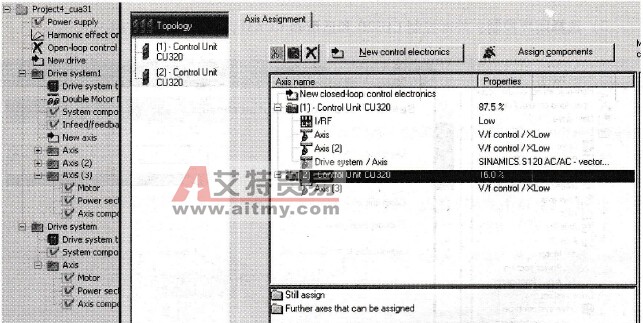

    图12-20    选择闭环控制    4)再双击项目的闭环控制夹，将AC分配到CU320上，如图12-21和图12-22所示。    当将S120 AC分配到CU320上，系统总负荷超过100%，必须再安排一个CU320控制器。
    图12-21    将AC分配到CU320上(1)
    图12-22    将AC分配到CU320上(2)
