其他四象限变频器的正向工作及能量回馈

    可控整流一可控有源逆变型整流器：该方式是人们早期研究的一种整流方案，基本思路是在可控整流桥的基础上再反并联一套有源逆变装置，如图2-70和图2-71变频器的整流器，当电动机处于电动状态时，整流桥正向工作；当电动机处于发电状态时，随着直流回路电压的升高，三相可控整流器被封锁，三相可控有源逆变器工作，将能量回馈到电网中，同时该方式有效的阻断了环流的发生。    1)变频器正向工作状态——驱动运行    这是电动机处于电动状态时变频器的工作状态（图2-70）。整流器的可控整流部分在工作，而可控有源逆变部分未触发，处于截止状态，整个整流器处于正向工作。逆变器的可控逆变部分被触发工作，不可控反向整流部分处于截止状态，整个逆变器处于正向工作。

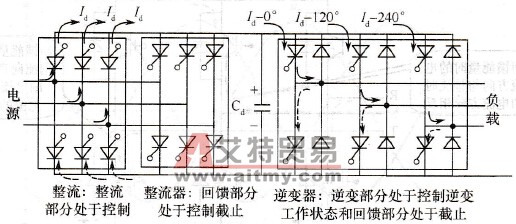

    图2-70    电动机处于电动状态时整流器及逆变器的工作状态    整流器的整流部分的控制导通一般是指按照输入的三相交流电的波型分别进行导通的控制；整流器的回馈部分的控制截止一般是指不对回馈部分的器件分别进行导通触发的控制，使其处于非工作状态。    逆变器的逆变部分的控制逆变工作状态，一般是指按照脉宽调制分别对逆变部分的器件进行导通的控制；逆变器的回馈部分的截止，一般是指电动机无网馈能量，回馈部分的器件处于非工作状态。    2)变频器反向工作状态——能量回馈    这是电动机处于发电状态时变频器的工作状态（图2-71），整流器的可控整流部分被截止，而可控有源逆变部分被触发，处于工作状态，整个整流器处于反向工作。逆变器的不可控反向整流部分在工作，而可控逆变部分未触发，处于截止状态，整个逆变器处于反向工作。

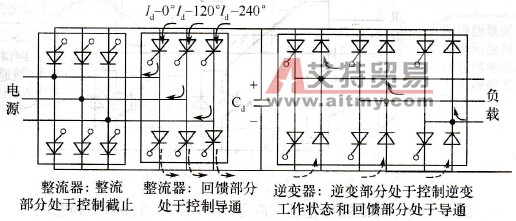

    图2-71    电动机处于发电状态时整流器及逆变器的工作状态    整流器的回馈部分的控制导通一般是指按照输入的三相交流电的波型分别进行导通的控制，使直流侧的回馈能量返回到电网；整流器的整流部分的控制截止一般是指按照输入的三相交流电的波型分别对整流部分的器件进行导通触发的控制，使其处于非工作状态。    逆变器的逆变部分在电动机有能量回馈时，仍然处于控制逆变工作状态——因为，此刻电动机的转速仍需要控制，与逆变工作状态不同的是，对整个逆变器而言，回馈时电压与电流的方向相反；逆变器的回馈部分的导通，一般是指电动机产生了回馈能量，回馈部分的器件按脉宽调制后的等效波型，处于导通工作状态，将电动机的回馈能量返回到直流侧。
