变频器驱动电路与其他电路的连接

    驱动电路的功能是将CPU产生的驱动脉冲进行放大，然后输出去控制逆变电路的开关器件的通断，让逆变电路将直流电压转换成三相交流电压，去驱动三相电动机运转。如果改变驱动脉冲的频率，逆变电路的开关器件通断频率就会变化，转换成的三相交流电压频率也会变化，电动机的转速会随之发生变化。

    驱动电路的输入端要与CPU连接，以接收CPU送来的驱动脉冲，驱动电路的输出端要与逆变电路连接，以将放大的驱动脉冲送给逆变电路，驱动电路还要与开关电源连接，以获得供电。驱动电路与其他电路连接如图5-10所示。

    由CPU产生6路驱动脉冲信号，它们分别送到6个驱动电路进行放大，放大后的6路驱动脉冲分别送到逆变电路6个IGBT的G、E极。

    开关电源二次绕组上的感应电动势经整流滤波后得到电压，将这些电压提供给各路驱动电路作为电源，由于变压器对电压有隔离作用．故驱动电路的电压与主电路的电压是相互独立的，主电路P+端电压有530V是针对N端而言，由于驱动电路与主电路是相互隔离的，故P+端电压针对驱动电路中的任意一点而言都为0，如果使用万用表直流电压挡，红表笔接P+端，黑表笔接驱动电路任意一处，测得的电压将为0V（可能会有较低的感应电压），因此不管逆变电路各IGBT的E极电压对N-端为多少伏，只要驱动电路提供给IGBT的脉冲电压UGE大于开启电压，IGBT就能导通。

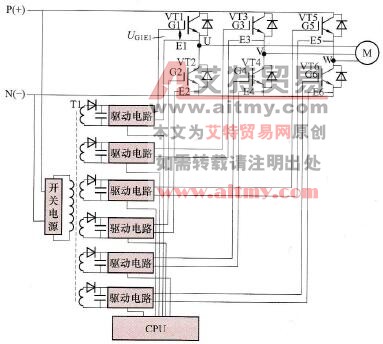

    图5-10    驱动电路与其他电路的连接
