DriveLogix5730控制器远程I/O的配置技术方法
来源：艾特贸易2017-06-04
简介这里以配置连接在 Ethernet 上的 Flex I/O 模块为例，介绍 DriveLogix5730 控制器如何组态远程的 I/O 模块。 DriveLogix5730 控制器可以通过 1788-ENB 通信卡或者内嵌的 Ethernet/IP 通信选项卡连接在

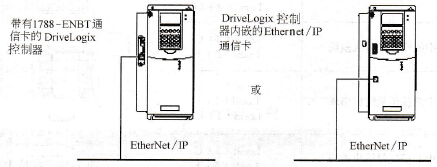

这里以配置连接在Ethernet上的Flex I/O模块为例，介绍DriveLogix5730控制器如何组态远程的I/O模块。 DriveLogix5730控制器可以通过1788-ENB通信卡或者内嵌的Ethernet/IP通信选项卡连接在Ethernet上，如图7-16所示。

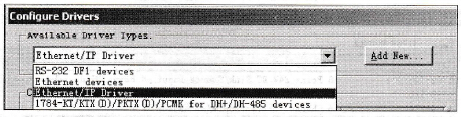

图7-16 DriveLogix控制器连接在Ethernet/IP上 (1)在RSLinx中组态一个Ethernet/IP的驱动，如图7-17所示。

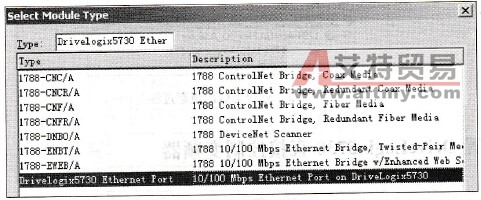

图7-17 组态一个EtherNet/IP的驱动 (2)创建一个RSLogix5000工程，命名为Rem ote IO。 (3)右击I/O Configuration，点击New Module，选择DriveLogix5730 Ethernet Port，点击OK按钮，如图7-18所示。 (4)为内嵌的以太网端口配置IP地址，槽号默认为1，不可更改，如图7-19所示。
图7-18 组态DriveLogix57 30的Ethernet适配器

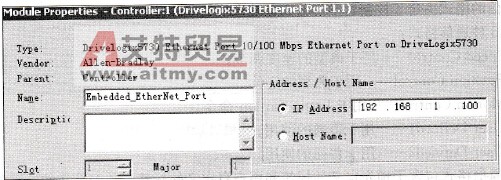

图7-19 配置IP地址 (5)在DriveLogix5730 Ethernet Port上右击，点击New Module，选择Flex I/O以太网适配器(1794-AENT/A)，点击OK按钮，选择1794-AENT/A的主要版本，点击OK按钮，配置1794-AENT/A的IP地址，选择框架大小，通信方式选择Rack Optimization，如图7-20所示。

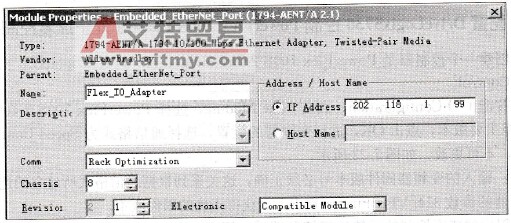

图7-20 配置Flex I/O适配器的IP地址 (6)在1794-AENT/A上右击，点击New Module，选择要组态的Flex I/O模块。配置I/O模块的过程与本地I/O的过程一致。 (7)此时I/O Configuration下的组态画面如图7-21所示。

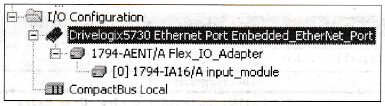

图7-21 远程I/O的组态过程
