PowerFlex700变频器的起动

    (1)接通变频器电源之前    1)确定所有输入均与变频器的端子正确连接并确保安全。    2)检验设备的输入电源是否在变频器正常工作时的额定值范围。    3)检验任何控制电源是否正确。    该过程需要安装HIM。如果操作员界面不可用，远程设备将用来起动变频器。    (2)给变频器施加AC电源和控制电压    1)如果将6个数字量输入的任意一个组态为“停机-CF”（CF=故障清除）或“使能”，应检验信号是否存在，或检验变频器是否不能起动。如果出现故障码，请参阅故障代码。    2)如果此时STS LED没有变为绿色，请参看状态指示器和下面有关的说明。    (3)继续起动例行程序。    变频器的外观状态如图5-3所示。

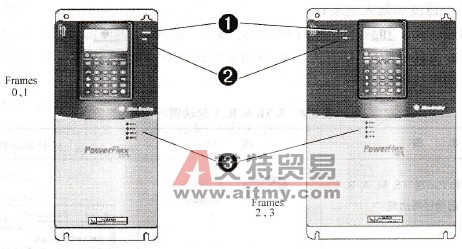

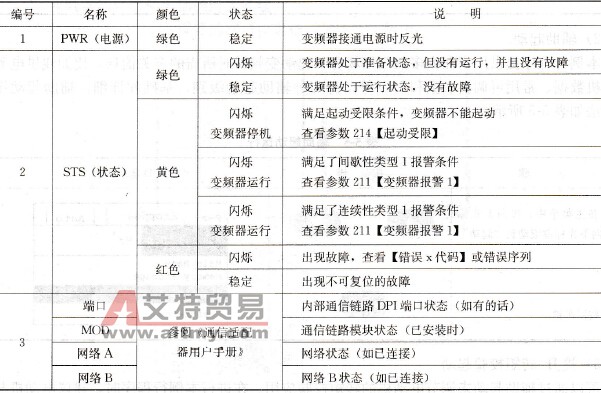

    图5-3    变频器状态图    对变频器的各种状态的说明如表5-3所示。    表5-3    变频器状态表

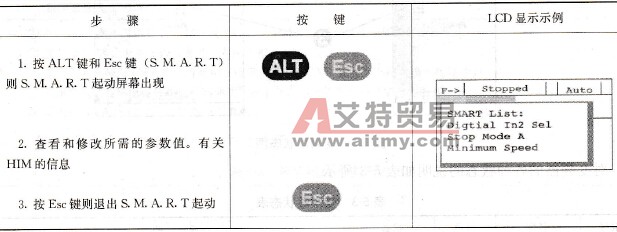

    PowerFlex700变频器所设计的起动过程简单、高效。如果用户安装有LCD HIM则相应提供了3种起动方法。使得用户可按照实际需要选择所需的起动级别。    1)S．M.A．R．T起动    通过对大多数常有功能中的数值进行编程，本例行程序使得用户能快速设置变频器。在大多数应用场合中，其起动过程只要求对某些参数进行修改。PowerFlex700变频器的LCD HIM提供了S．M. A.R．T起动方式，其显示了最常用修改的参数，设置方法如表5-4所示。利用这些参数，可设置下列功能：   S-起动方式和停机方式；    M-最小速度和最大速度；    A-加速时间1和减速时间1；    R--基准值信号源；    T--电动机热过载。    表5-4    S．M．A．R．T起动例行程序

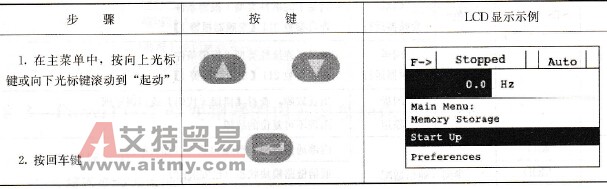

    2)辅助起动    本例行程序提供用户在大多数应用场合下起动变频器时所需的有关信息，比如线供电和电动机数据、常用可调整参数和I/O等。有两种辅助起动级别，基础和详细。辅助起动设置方法如表5-5所示。    表5-5    辅助起动运行
    3)提升/转矩校验起动    可以通过辅助起动来调节电动机的转矩校验应用。在进行本例行程序时．建议电动机与提升/起重设备分离。    转矩校验是PowerFlex700变频器为需要电动机控制和机械制动协调应用的场合而设置的特性。优先释放机械制动，变频器将连续地查看电动机的输出位并校对合适的电动机控制（转矩校验）。变频器也将校对机械抱闸是否拥有释放变频器控制的本地优先控制（抱闸校验）。当变频器制动设置完成之后，监控电动机的动作，以确保抱闸能力能保持住负载。转矩校验可在有编码器或无编码器情况下运行。    带编码器的转矩校验功能：    1)转矩校验（包括建立磁通和上次转矩测量）。    2)抱闸校验。    3)制动转差（如果制动转差/失败，它将慢慢减少负载）。    4)悬停功能（能够在零速度时保持满转矩的能力）。    5)微定位。    6)快速停止。    7)失速错误、输出相丢失错误、编码器丢失错误。    不带编码器的转矩校验功能：    1)转矩校验。    2)抱闸校验。    3)微定位。    4)快速停止。    5)失速错误、输出相丢失错误。    注意：不带编码器的转矩校验不提供制动转差探测和悬停功能（在零速度时保持负载的能力）。
