数控车床主轴变频控制的系统构成

    不使用变频器进行变速传动的数控车床一般用时间控制器确认电动机转速到达指令速度开始进刀，而使用变频器后，机床可按指令信号进刀，这样一来就提高了效率。如果被加工件呈图4.22(a)所示形状，则由图中看出，对应于工件的AB段，主轴速度维持在1000r/min，对应于BC段，电动机拖动主轴成恒线速度移动，但转速却是联系变化的，从而实现高精度切削。

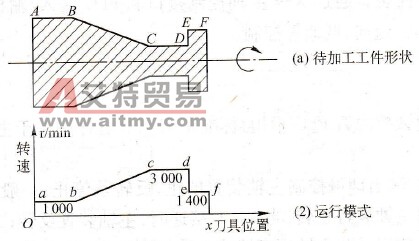

    图4.22    主轴变频器系统构成示意    在本系统中，速度信号通过数控装置传递到变频器的模拟给定通道（电压或电流），通过变频器内部关于输入信号与设定频率的输入、输出特性曲线的设置，数控装置就可以方便而自由地控制主轴的速度。该特性曲线必须涵盖电压/电流信号、正/反作用、单/双极性的不同配置，以满足数控车床快速正反转、自由调速、变速切削的要求。
