数控车床主轴变频控制的基本原理

    由异步电动机理论可知，主轴电动机的转速公式为    n= 60f/p×（1-s）式中，p为电动机的极对数；s为转差率；f为供电电源的频率；n为电动机的转速。    从上式可看出，电动机转速与频率近似成正比，改变频率即可以平滑地调节电动机转速。而对于变频器而言，其频率的调节范围是很宽的，可在0~400Hz（甚至更高频率）之间任意调节，因此主轴电动机转速即可以在较宽的范围内调节。    当然，转速提高后，还应考虑到对其轴承及绕组的影响，防止电动机过分磨损及过热，一般可以通过设定最高频率来进行限定。    图4.21所示为变频器在数控车床上的应用，其中变频器与数控装置的联系通常包括：

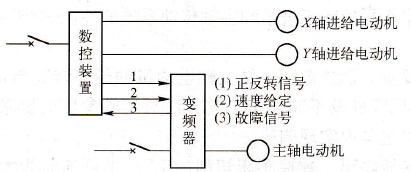

    图4.21    变频器在数控车床上的应用    (1)数控装置到变频器的正反转信号；    (2)数控装置到变频器的速度或频率信号；    (3)变频器到数控装置的故障等状态信号。    因此所有对变频器的操作和反馈均可在数控面板上进行编程和显示。
