A700变频器与制动单元FR-BU的连接
来源：艾特贸易2017-06-04
简介制动单元 FR-BU 连接时应使变频器端子（ P/+ 、 N/- ）与 FR-BU(H) 制动单元的端子的记号相同（接错时会损坏变频器）， 7.5kW 以下的变频器在使用 FR-BU 时，必须拆除端子 PR-PX 间的短路片。
制动单元FR-BU连接时应使变频器端子（P/+、N/-）与FR-BU(H)制动单元的端子的记号相同（接错时会损坏变频器），7.5kW以下的变频器在使用FR-BU时，必须拆除端子PR-PX间的短路片。同时，变频器制动单元(FR-BU)阻抗器单元( FR-BR)之间的布线距离应在5m以内，即使是用双绞线也应限定在10m以内。具体连接如图4.18所示。

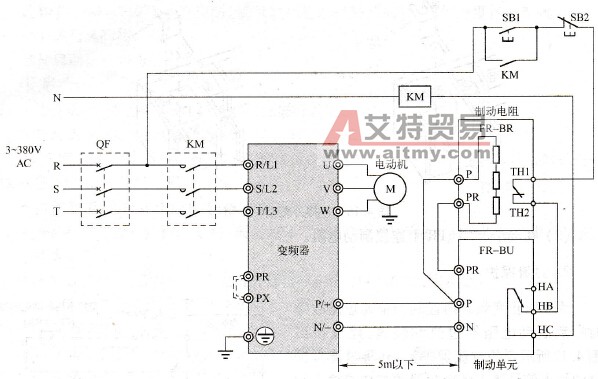

图4.18 制动单元FR-BU与变频器、制动电阻的连接
