配置DriveLogix5730控制PowerFlex 700S PhaseⅡ处于速度控

    (1)创建一个控制器是PowerFlex 700S 2 DriveLogix5730的RSLogix5000工程，命名为Drive Control。    (2)右击I/O Configuration，点击New Module，选择PowerFlex 700S 2-400V，点击OK，选择主要版本，点击OK，进行变频器的配置，选择通信格式为Speed Control。槽号默认为2，不可更改，如图7-22所示。    注意：输入的变频器固件版本号必须正确，这关系到根据通信格式所建立的连接。可以查看变频器的参数314[VPL Firmware Rev]获得正确的固件版本。    (3)创建的速度控制的标签处于控制器域，图7-23是在控制器中创建的标签，点击加号，可以看到所有预定义标签和用户自定义标签。    表7-2、表7-3给出了速度控制通信格式的数据映像。    (4) RSIJogix5000允许禁止控制器与变频器的连接，即关闭从控制器到变频器的连接。当添加变频器后，你可以选择禁止或者解除禁止，操作如图7-24所示。

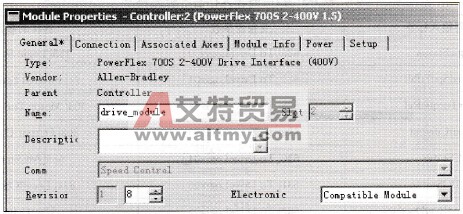

    图7-22    将变频器配置为速度控制

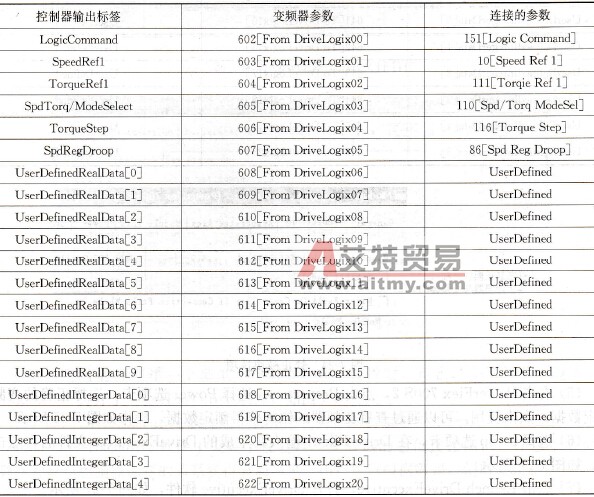

    图7-23   为速度控制创建的控制器域标签    表7-2    控制器输出标签的数据映像

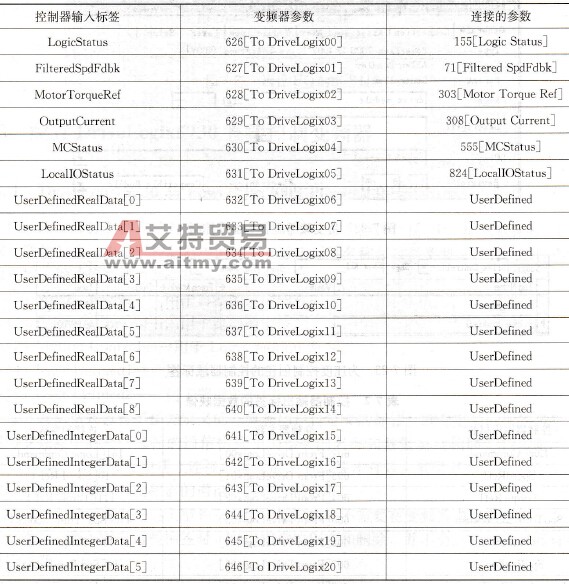

    表7-3    控制器输入标签的数据映像

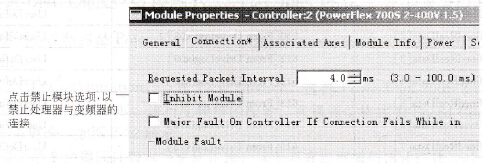

    图7-24    禁止模块选项    (5)右击PowerFlex 700S 2，点击Properties，选择Power选项卡．选择正确的变频器额定数据，点击应用。可以通过查看变频器的铭牌获得额定数据，操作如图7-25所示。    (6)选择setup选项卡．在Drive File中输入要生成的DriveExecutwe文件名，点击应用，如图7-26所示。    (7)点击Launch DriveExecutive，打开DriveExecutive软件，如图7-27所示。

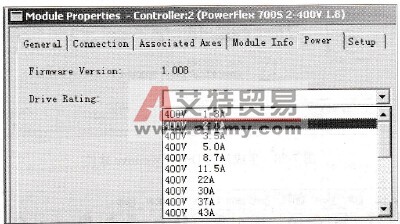

    图7-25    选择变频器的额定数据

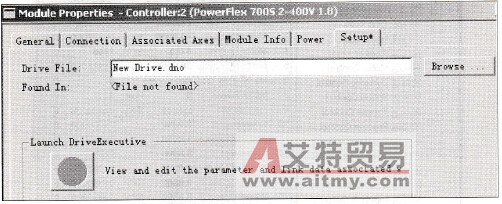

    图7-26    输入DriveExecutwe文件名称

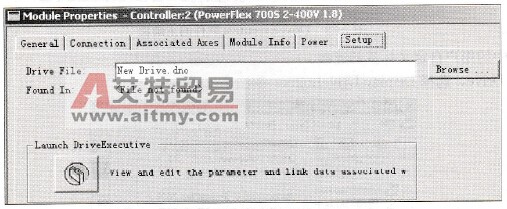

    图7-27    点击Launch DriveExecutive    (8)当询问是否创建一个新的DriveExecutive文件时，点击“是”按钮，这时通过RSLogix5000打开了DriveExecutive软件，如图7-28所示。    (9)打开DriveExecutive软件后，首先出现的主画面如图7-29所示。    (10) DriveExecutive软件中设置了控制器与变频器的通信连接画面。在这个画面中，变频器参数与控制器标签的关系变得显而易见。用户可以根据需要，创造变频器中其他的参数与控制中的用户自定义标签的连接。

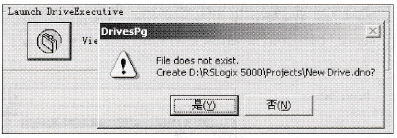

    图7-28    生成新的DriveExecutive软件

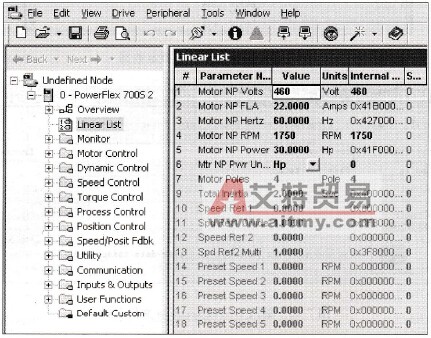

    图7-29    DriveExecutive软件的主画面    点击Drive，选择Display DriveLogix，如图7-30所示。

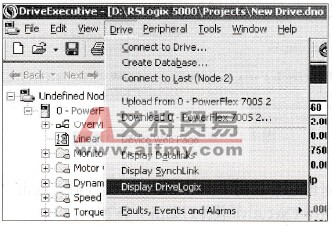

    图7-30    选择Display DrweLogix    (11)在出现的DriveLogix Setup画面中，选择From DriveLogix选项，如图7-31所示。

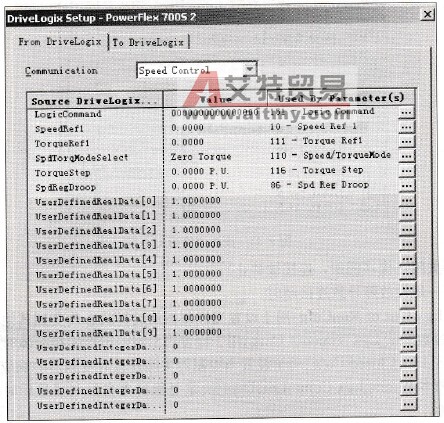

    图7-31    参数与标签的连接    (12)如果想建立其他参数与用户自定义标签的连接，点击UscrDefinedRealData或者userDefinedlntegerData后的，选择想建立连接的参数，如图7-32所示，建立了参数307. Output Voltage与UserDefinedRealData[0]的连接。
    图7-32    建立用户自定义标签与输出电压的连接    (13)在DriveExecutive软件的Linear list中双击参数27[Speed Ref A Sel]，选择1-Speed Ref 1，如图7-33所示。    (14)将程序下载到控制器中，在标签drive _ module：O. SpeedRefl中设置变频器的运行频率，将标签drive _ module：O. Start置1，此时变频器起动。    (15) PowerFlex 700S 2变频器设置了几个参数，用于配置当变频器与控制器的通信丢失时的响应动作。从变频器的角度考虑，有两种形式的通信丢失：

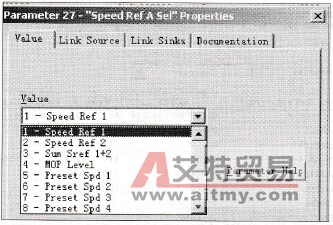

    图7-33    设置速度给定    1)控制器关闭连接（例如，连接被禁止）。    2)出现了一般性故障导致连接超时。    参数386[Lgx Out of RunCnfg]用于设置当控制器从运行状态改变到其他状态时变频器的响应动作。参数387[Lgx Timeout Cnfg]用于设置当出现一般性连接故障时变频器的响应动作。参数388[Lgx Closed Cnfg]用于设置当控制器关闭连接时变频器的响应动作。当通信丢失时，变频器参数385[Lgx CommIJossData]决定是保持来自控制器最后时刻的数据还是将数据复位到0。    在DriveExecutive中Utility→Fault/Alm Conflg中可以配置这些参数，如图7-34所示。

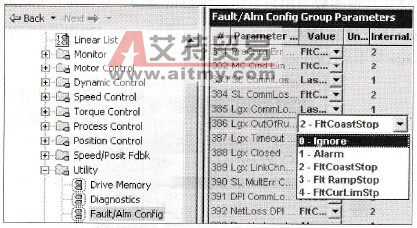

    图7-34    配置变频器的通信丢失动作
