能馈式级联型高压变频器

    图3-32(a)所示的能馈式级联型高压变频器主电路主要由整流输入变压器和多个低压能馈式级联单元组成，它是在改进各个级联单元的基础上实现的，与非能馈式级联型高压变频器的主要区别是，能馈式级联型高压变频器使用了可以进行能馈的功率单元。

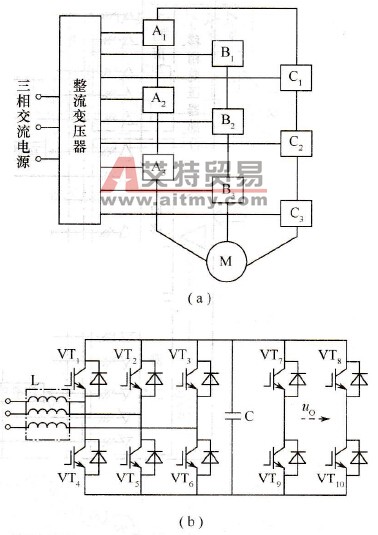

    图3-32    能馈式级联型高压变频器    (a)能馈式级联型高压变频器结构；(b)能馈式级联单元。    对于每一个级联单元，用三相PWM整流器代替不控整流桥，而原有单相H桥逆变器保持不变，级联单元主电路图如图3-32(b)所示。    借助PWM整流器优良的输入电流控制特性和能量双向可控等特点，实现高压电动机系统的能量回馈。将各个改造后的能馈式级联单元输入端通过整流变压器并联，输出端级联，即构成了新的能馈式级联型高压变频器。
