级联型高压变频器概述

    级联型高压变频器是通过级联功率单元（移相整流单元串联多电平输出技术）来实现变频的高压变频器，也称单元串联多电平变频器，如图3-22所示。

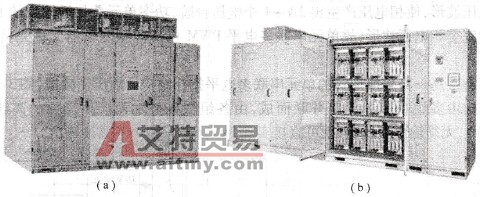

    图3-22    级联型高压变频器    级联型高压变频器无需高压功率器件，利用中、低压功率器件就能提高变频器的输出电压等级，且输出电流谐波低、输出功率大，很好地解决了高压大功率负载场合的电动机调速问题，并取得了显著的节能效果。    单元串联多电平技术就是采用多组低电压、小功率绝缘栅双极型晶体管( IGBT)，PWM变频单元串联输出为高压变频器，实现大功率集成。其特点是：由低压的功率器件所组成的功率单元相串联，从而实现高压的输出。由于采用的是功率单元进行串联，因此不存在元件之间的动态和静态均压问题。    单元串联多电平技术的变频器具有模块化结构，便于更换和维护。各变频单元由一个多绕组的隔离变压器供电，并以高速微处理机和光导纤维实现控制和通信，其输出电压为2.3kV~6kV，功率为800kW~5600kW。
