三电平PWM电压源型高压变频器的三电平方式

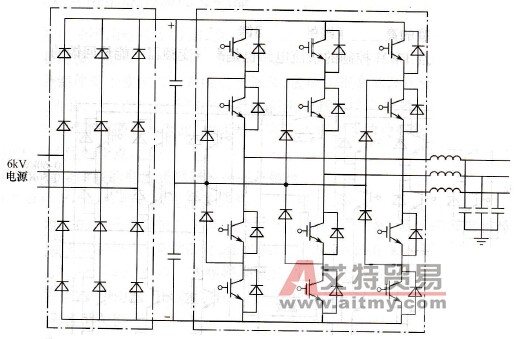

    三电平方式也称为中心点钳位方式，当输出电压较高时，它可以避免器件串联引起的动态均压问题，且能够降低输出谐波和du/dt，三电平PWM电压源型高压变频器的基本形式如图3-37所示。
    图3-37    三电平PWM电压源型高压变频器的基本形式    三电平PWM电压源型高压变频器与普通的两电平PWM变频器相比，由于输出相电压电平数由2个增加到3个，线电压电平数则由3个增加到5个，在同等开关频率下，能够较大程度地改善输出波形。在相同输出电压条件下，这种结构可使功率器件耐压等级降低1/2。    中性点钳位三电平PWM高压变频器的逆变部分采用传统的三电平方式，输出波形中会不可避免地产生比较大的谐波分量（这是三电平逆变方式所固有的），因此，多数三电平PWM高压变频器只有在变频器的输出侧必须配置输出LC滤波器才能用于普通的笼型电动机。    如果将三电平PWM电压源型高压变频器的输入采用对称三电平PWM整流结构，则可以做到输入功率因数可调，输入谐波很低，且同样可以四象限运行，系统具有较高的动态性能。    对于轧机、卷扬机等要求四象限运行和动态性能较高的场合，双PWM结构的三电平电压源型变频器应用较为广泛。    三电平PWM高压变频器应用中注意的问题是：由于谐波的原因，电动机的功率因数和效率，甚至寿命都会受到一定的影响，只有在额定工况点才能达到最佳的工作状态，但随着转速下降，功率因数和效率都会相应降低。
