电流源型高压变频器

    电流源型变频器技术成熟，它采用大电感作为中间直流滤波环节。整流电路一般采用晶闸管作为功率器件，主要目的是采取电流PWM控制，以改善输入电流波形。由于存在大的平波电抗器和快速电流调节器，所以过电流保护比较容易实现。当逆变侧发生短路时，由于电抗器存在，电流不会突变，而电流调节器会立即响应，使整流电路晶闸管的触发延迟角迅速后移，电流能控制在安全范围内。为了对接地短路也实现保护，通常把滤波电抗器分为两半，上、下直流母线各串一半。    GTO电流型高压变频器使用GTO作为功率输出器件（图3-34），整流部分使用SCR器件，逆变部分使用GTO（门极关断晶闸管）器件，开关频率可达180Hz。    GTO电流型高压变频器也是一种较早期的电流型高压变频器，GTO器件可通过门极控制关断，从而引入PWM控制技术。其主电路是采用电流源与PWM技术结合（简称CSI - PWM技术）。    早期电流型高压变频器选用GTO器件，是因为其耐压较高，通流能力较强。近年来，GTO器件的应用技术也得到发展，已使用的GTO器件可达4500V/3000A，将来可达6000V/6000A。使用GTO器件串并联的方法可使变频器的容量达到5000kW以上。    另外，一些应用表明，GTO器件与快速晶闸管相比可使变频器的体积减少，重量减轻20%~30%，设备效率有所提高，对于脉宽调制型变频器的损耗仅相当于晶闸管变频器损耗的36. 6%。

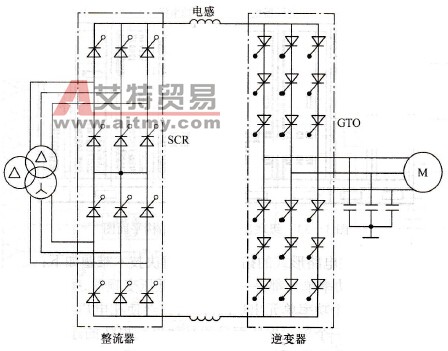

    图3-34    GTO电流型高压变频器
