离心机双变频系统的整流前端和预充电回路波形

    在二极管整流回路中，预充电控制可以通过使用一个可控的电压开关来进行模拟，而晶闸管整流回路则可以通过改变晶闸管的开关脉冲来实现。由于交流变频器的前端压降和其他固有特性将对共直流母线方案中的电流回路和幅值起到支配性的影响，所以有必要对交流变频器的主回路前端整流回路建立一个精确的模型，这样才能准确地反映实际工作情况。    在一个共直流母线系统中，除了图5.11(a)和图5.11(c)外，其他不同功率段和不同品牌的交流变频器都可以任意互相连接，尽管它们之间的预充电策略和预充电时间间隔会有所不同。而在带晶闸管整流回路中，其预充电波形将会难免产生电流浪涌。    图5. 12和图5.13所示为二极管整流回路和晶闸管整流回路的典型预充电波形曲线。在图5. 12中，发生在接近末端的电流脉冲是由于预充电回路电阻切断的瞬间所致的。

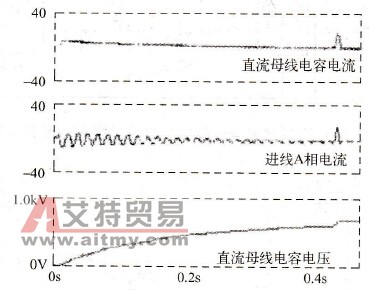

    图5. 12    二极管整流回路的典型预充电波形曲线

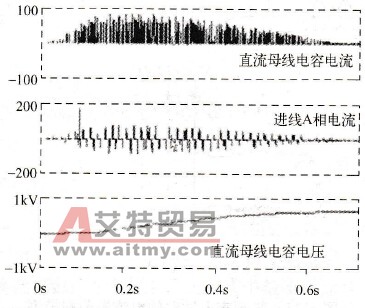

    图5. 13    晶闸管整流回路的典型预充电波形曲线
