蒸汽喷射式制冷机的变频改造

    1．改造方案    如图4-27所示，一般情况下只对蒸汽喷射式制冷机组的冷水泵（冷冻泵）、冷却泵进行变频改造，其调节方式与前面提到的关于冷冻泵或冷却泵变频调节方式相似。    对于主喷射器设置有蒸汽比例调节阀和蒸汽旁路阀及要求变频改造后提高蒸汽喷射式制冷机组总体自动化程度的情况下，可考虑加装蒸汽比例调节阀的调节器（系统），其采样信号可使用冷冻回水温度。    2．电路图    1)主接线图

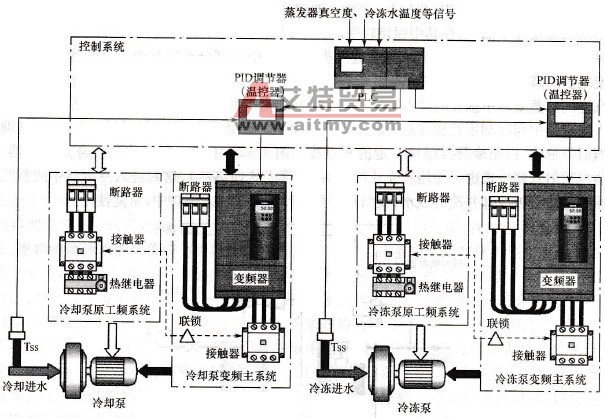

    图4-27    蒸汽喷射式制冷机的冷冻泵、冷却泵变频节能改造方案

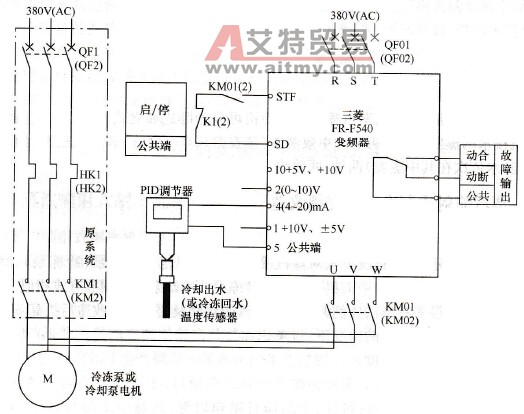

    图4-28    蒸汽喷射式制冷机冷冻泵或冷却泵的主接线变频调节示意图    图4-28示出的是蒸汽喷射式制冷机冷冻泵或冷却泵的主接线及其变频调节方式。主回路采用变频一工频双回路，旧系统改造时可以原工频系统为基础加装变频系统。因冷冻泵或冷却泵的主接线基本相同，故只示出一幅主接线图。    简单的调节方法为：冷冻泵采用冷冻回水温度作为变频调节的采样信号，冷却泵采用冷却出水温度作为变频调节的采样信号。    对于要求高的复杂的调节方法可采用冷冻出回水温差作为冷冻泵变频调节的采样信号，和采用冷却出回水温差作为冷却泵变频调节的采样信号。更为复杂的可采用串级调节等方式。    图4-28中，设备编号为XX1者为冷冻泵配置，设备编号为XX2者为冷却泵配置。    2)控制系统接线图    图4-29为蒸汽喷射式制冷机冷冻泵或冷却泵变频器控制电路，因冷冻泵或冷却泵的控制接线基本相同，故只示出一幅控制接线图。图4-29中要求接入原工频控制系统的按钮开关SA1 (2)的触点，可接入原工频控制系统的启动回路或控制电源端作为联锁。

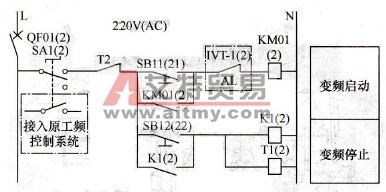

    图4-29    蒸汽喷射式制冷机冷冻泵或冷却泵变频器控制电路    图4-29中，设备编号为XX1者为冷冻泵配置，设备编号为XX2者为冷却泵配置，如SA1时为冷冻泵配置，(2)表示为SA2且为冷却泵配置。
