三菱张力控制器LE-30CTA调试步骤

    对于张力控制器来说，其调试步骤如图6.27所示，包括控制器的安装与配线，控制器的设定，通过手动运行进行驱动类部件的确认，通过自动运转进行相关动作的确认，根据需要调节运转参数等。

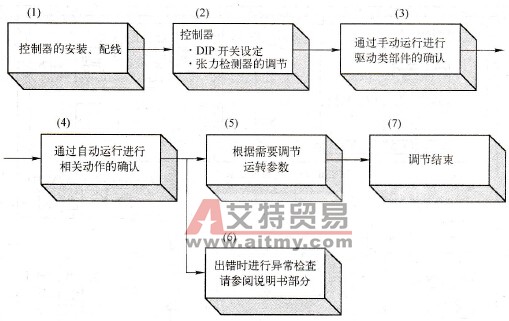

    图6.27    张力控制器的调试步骤    1．DIP开关的设置    如图6. 28所示为张力控制器DIP设置情况，共有SW1~SW8，包括张力单位、锥形控制模式、张力设定监视、语言切换、参数初始化和运转操作模式。

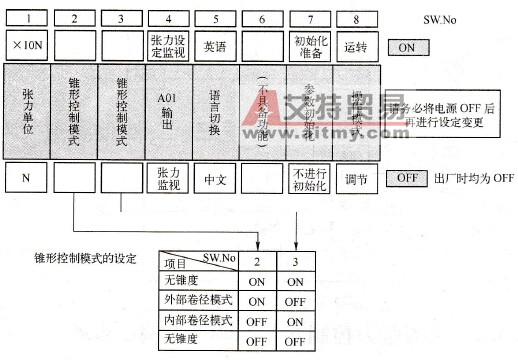

    图6.28    张力控制器的DIP设置    电源ON时的画面根据是否装载有存储盒以及DIP开关NO.7和NO.8的ON/OFF状态，分别显示如下。    (1)装载有存储盒时，进入存储盒操作模式；    (2) DIP开关NO.7为ON时，进人参数初始化模式；    (3) DIP开关NO.8为OFF时，进入调节模式；    (4) DIP开关NO.8为ON时，进入通常运转模式。    当设定有多个模式时，按照下面优先方式显示：存储盒操作模式（最高）、参数初始化模式（中间）、调节模式（最低）。如图6. 29所示为各种模式的显示。

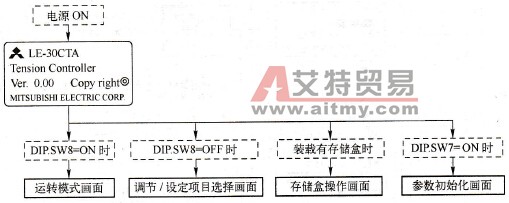

    图6. 29    各种模式的显示    2．画面切换及菜单显示    张力控制器的菜单可以通过不同的按钮进行画面切换，具体如下所示。
    将DIP开关NO.8置为ON，并将电源ON时，则进入正常运转模式，其画面切换如图6. 30所示。    将DIP开关NO.8置为OFF，将电源重新闭合，则进入调节模式。调节模式的画面操作可以分两种情况进行，一种是利用功能键切换（如图6. 31所示），另外一种是利用项目号进行切换（如图6. 32所示）。

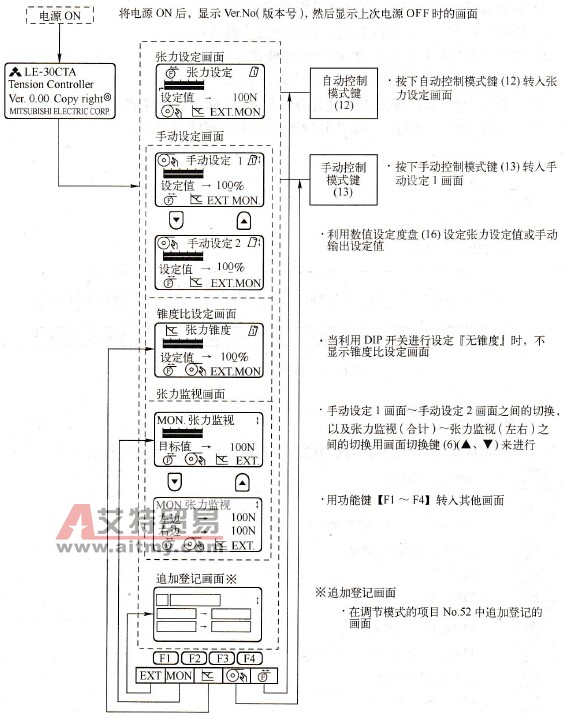

    图6. 30    正常运转模式    3．张力检测器的调节    项目号码20是满量程张力计显示小数点的设定。    ·设定该控制器所控制的最大张力值及张力显示小数点。满量程张力的设定应高    于所控制的最大张力（1.2～1.5倍左右）。    ·在此设定的满量程张力与通过模拟输入信号进行的张力设定、张力监视／张力设定监视输出的最大值相适应。

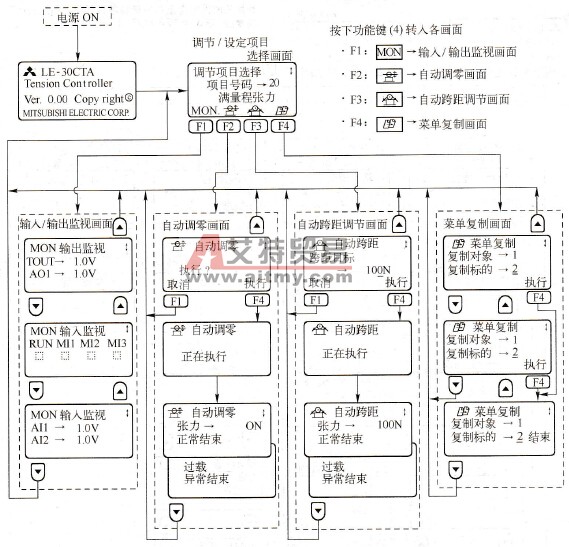

    图6.31    调节模式画面切换一    ·模拟输入信号( AI1、AI2、AI3) -输入电压为0~5V，设定张力为0～满量程张力。    ·输出信号(AO1)-输出电压为0~5V，监视值为0～满量程张力。    ·设定范围：    满量程张力-1～2000(N、×10N)，初始设定=500；    显示小数点-0.01、0.1、1，初始设定=1。    ·配合DIP开关No.1的张力单位（N或×10N），根据机械控制的最大张力值进行设定。    ·设定方法——在调节模式（将DIP．SW8置为OFF，将电源置为ON）下选择项目号码20，并用图6. 33所示画面进行设定。

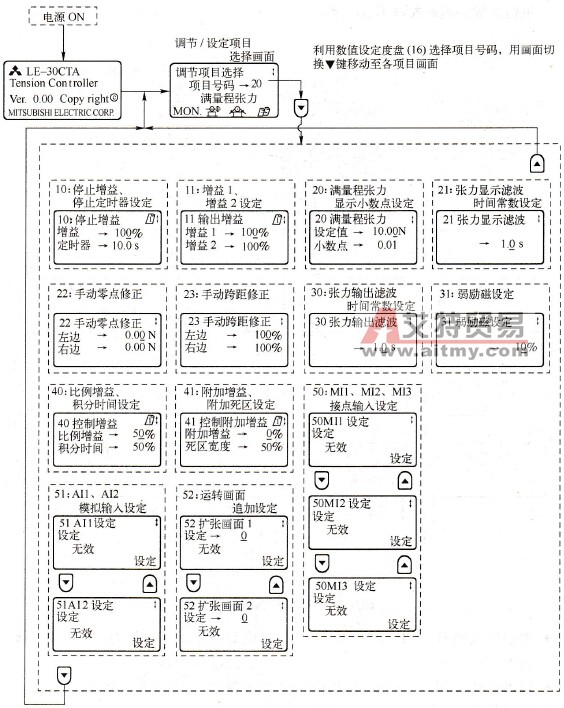

    图6. 32    调节模式画面切换二

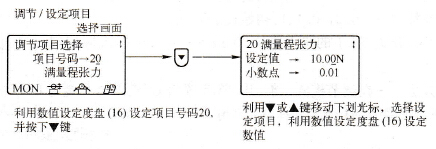

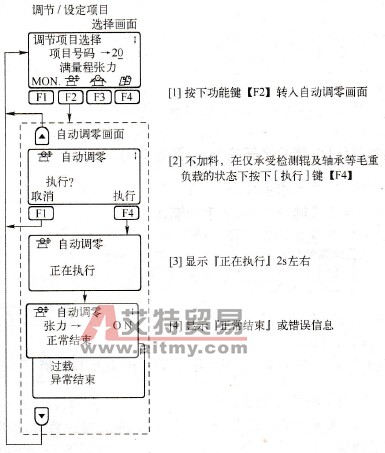

    图6. 33    设定画面    由于张力检测器在启用之初已经处于受力状态，如图6. 34所示，因此张力检测器的调零就是对检测辊及轴承等毛重负载进行校正，调零应在安装辊但不过料的情况下进行。图6. 35所示是张力检测器的调零过程，注意此时DIP开关NO.8为OFF，然后上电即可进入调节模式。
    图6. 34    张力检测器的调零和跨距调节
    图6. 35    张力检测器的调零    张力检测器的跨距调节随着材料张力施加到张力检测器的负载因检测器安装方向及材料通过角度而异，如图6. 36所示为张力检测器的跨距调节。

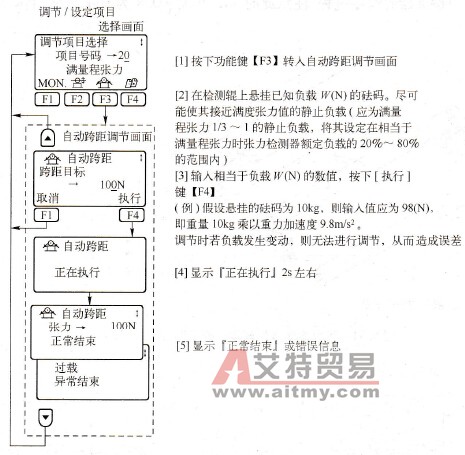

    图6. 36    张力检测器的跨距调节    4．手动运转的确认（注意DIP开关NO.置为ON）    (1)将电源置为ON，电源指示灯(3)点亮。    (2)按下手动控制模式键(13)，进入手动模式。
    (3)运转机械，利用数值设定刻度盘来改变手动输出设定值，对动作进行确认。    ①机械运转状态的确认。    ②随着设定值的变化，LCD显示器的张力监视图、监视显示器(7)的监视值也发生变化。    ③其他动作。    5．自动运转的确认    (1)将电源置为ON，电源指示灯(3)点亮。    (2)按下自动控制模式键(12)，进入自动模式。自动控制模式指示灯(11)点亮，显示张力设定画面。
    (3)运转机械，将[RUN]输入信号置为ON以开始自动运转。用数值设定刻度盘改变张力设定值，对动作进行确认。    ①LCD显示器的张力监视图同张力设定图一样。    ②LCD显示器的张力设定值与监视显示(7)的张力监视值相同。    ③随着设定值的变化，相应显示也发生变化。    ④其他。
