恒转矩负载的变频调速中传动比选择的举例

    例如，某恒转矩负载：根据工作需要，要求最高转速为720r/min，最低转速为80r/min（调速范围αn=9）。满负载时负载侧的转矩为140N·m。    原选电动机的数据：PN=11kW，nN=1440r/min。    原传动装置的传动比为λ=2。    今采用变频调速，用户要求不增加额外的装置（如转速反馈装置及风扇）等，但可以适当改变带轮的直径，在一定的范围内调整传动比。    1．计算负载率    (1)电动机的额定转矩。根据电动机的额定功率和额定转速求出
    (2)负载转矩的折算值。根据负载转矩与传动比求出
    (3)电动机的负载率。根据电动机轴上的负载转矩与额定转矩求出
    2．核实允许的变频范围由图5-17可知，当负载率为0.96时，允许频率范围是19~52Hz，调频范围为
    显然，与负载要求的调速范围相去甚远。    3．选择传动比    (1)由图5-17，如果负载率为70%的话，则允许调频范围为6~70Hz，调频范围为
    (2)电动机轴上的负载转矩应限制在
    (3)确定传动比：

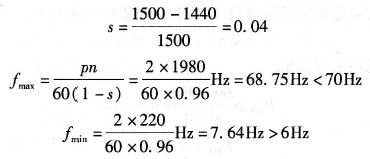

选    λ=2.75    4．校核    (1)电动机的转速范围    nMmax= 720×2.75r/min= 1980r/min    nMmin= 80×2.75r/min= 220r/min    (2)工作频率范围
    可见，增大传动比后，工作频率在允许范围内。
