绕线转子异步电动机的变频调速

    1．绕线转子异步电动机的特点  绕线转子异步电动机的转子绕组是一组星形联结的三相绕相。三相绕组的端点分别与三个集电环相连，通过集电环与电刷和外接的电阻（起动或调速用）连接，如图5-23a所示。    2．绕线转子异步电动机采用变频调速时应注意的事项绕线转子异步电动机采用变频调速时，转子绕组已没有必要接外接电阻。为了避免电刷与集电环之间因接触不良而引起故障，可将与集电环相接的三根线之间用导线直接短接，并将电刷永远举起，如图5-23b所示。

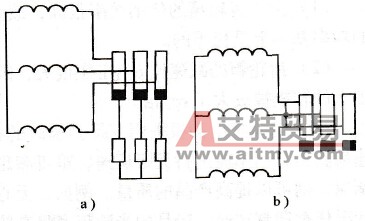

    图5-23    绕线转子异步电动机的转子回路    a)常规电路b）采用变频调速时的措施
