变频器故障切换控制的主电路

    1．主电路的构成。如图7-15所示，各接触器的功用是：    (1) KM1。用于将电源接至变频器的输入端；    (2) KM2。用于将变频器的输出端接至电动机。    (3) KM3。用于将工频电源直接接至电动机。    此外，因为在工频运行时，变频器不可能对电动机的进行过载保护，所以必须接入热继电器KR，用于工频运行时的过载保护。

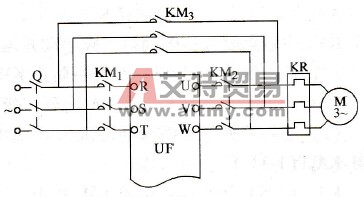

    图7-15    切换控制的主电路    2．切换的动作顺序。切换时，应先断开KM2，使电动机脱离变频器。经适当延时后合上KM3，将电动机接至工频电源。    由于在变频器的输出端是不允许与电源相连接的，因此，接触器KM2和KM3绝对不允许同时接通，互相间必须有非常可靠的互锁。经验表明，KM2和KM3采用有机械互锁的接触器是适宜的。同时，从KM2断开到KM3闭合之间的延迟时间是必要的，通常称为“切换时间”，用tc表示。
