变速恒频交-直-交风力发电系统

    这种系统中的变速恒频控制是在电机的定子电路中实现的，如图7-5所示。由于风速的不断变化，风力机和发电机也随之变速运行。发电机发出频率变化的交流电首先通过三相桥式整流器变换成直流电，然后通过逆变器变换为恒定电网频率的交流电。因此，变频器的容量和发电机的容量相同。    这种系统在并网时没有电流冲击，对系统几乎没有影响，同时由于频率变换装置采用静态自励式逆变器，虽然可调节无功功率，但有高频电流流向电网。

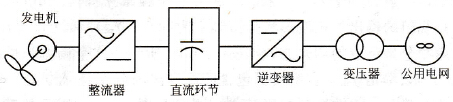

    图7-5    交-直-交风力发电系统    这类系统可以采用同步发电机、笼型异步发电机、绕线式异步发电机和永磁发电机。这几种发电机的比较见表7-3。    表7-3    交-直-交发电系统中发电机的比较
 所采用的发电机     转子结构  有无电刷、     滑环     励磁方式 同步发电机  转子上有励磁绕组 和阻尼绕组，结构较 复杂     有  需要励磁装置及励 磁调节装置 笼型异步发电机  转子为笼型，结构 简单，制造方便，运行 可靠     无  由电网取得励磁电 流及感性无功功率，不 需要励磁装置和励磁 调节装置 绕线式异步发电机  转子为绕线型，结 构较复杂     有  由电网取得励磁电 流，不需要励磁装置和 励磁调节装置 永磁发电机  转子为永磁式结 构，维护简单     无  无需外部励磁     如果采用永磁发电机，则可以做到风力机与发电机的直接耦合，省去变速箱，由此，可以提高可靠性，减小系统噪声．降低维护成本。
