分体式一拖三的空调的变频调节控制

    与前面的一拖一空调方式不同，它既用于工作区，又用于住宅，采用变频器的方式可按工作区和生活区的时间带分开使用空调，也可满足高级住宅、套房的多室空调与多种要求，所以其应用不断增加。这里作为一个例子，介绍用于三个房间多重分体空调的情况。    装上变频器后，可相应于冷暖气负载的变化改变电源频率，从而改变压缩机转速，很好地调节冷暖气。    压缩机的特性是，对于同一压缩机，其负载减少得越多，相对于压缩机能力的相对热交换容量就越大，称为低压缩比高效率运行。    “变频器控制”能利用和发挥这一优良特性，控制冷气时的过热度、暖气时的过冷却度，再采用“电子线性膨胀阀”，以供给适合各房间负载的最佳制冷度，就能实现节能与提高舒适性。    图6-12所示为变频器多重制冷剂系统与制冷控制。室外单元有与3台室内单元制冷剂管道连接的液、气管道接口以及室内外连接线路的接线板，分别配置了3套。在安装阶段确定的单元能力规格值用变频器多重控制基板内的“能力设定开关”进行记录。

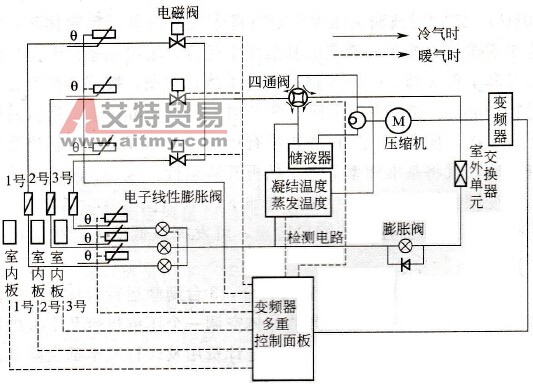

    图6-12    制冷剂系统与制冷控制    变频器与同压缩机结合在一起的驱动电动机相连，运行信号由变频器多重控制基板给定。该基板内的计算机根据各室内单元输出的压缩机运行指令与冷暖气指令来决定运行状态。    各房间的遥控指令在冷气与暖气重叠时，暖气优先，在输出暖气指令的室内单元停止输出压缩机运行指令前（即在加热OFF或停机前），输出冷气指令的其他室内单元采取送风方式。    对于工作生活兼顾的需求，应按工作区域与居住区域的时间带分开使用空调，因而室内单元的能力总和在确定时是超过室外单元最大能力的。通常按时间带运行的室内单元受到限制，很少会输出超过室外单元最大能力的运行指令。万一室内单元的运行指令超过了室外单元最大能力时，各室内单元定有优先级，按1号→2号→3号的顺序，选择运行单元，同时保证不超过室外单元的最大能力。    变频器频率控制在30～80Hz范围内(暖气时除霜是90Hz)，启动时或输出压缩机运行指令的室内单元数变化时，相应于需求能力按预先确定的基准频率运行。输出频率设有基准频率及其上面2挡、下面1挡，共计4挡。首先，按基准频率连续运行10min，如能力不足而上升l挡运行，10min连续运行后再上升1挡。反之，压缩机停止没有持续到10min以上就输出运行指令时，就将基准频率下降1挡再开始运行。    变频器分体空调的控制效果如下。    ①用变频器控制压缩机转速，可发挥以低输入产生高冷暖气的能力。    ②在3台空调单独设置的场合，3台满载运行合计费用（基本费用）相当可观，而变频器分体空调一个压缩机带几个室内风口，可按时间带分开使用，所以合计费用及运行成本都会降低。    ③用户操作可以与通常各房间单独设置空调时一样。    ④室外单元只需一台，设置空间大幅度减小，这对于居住空间的美化及经济上都很有利。
