分体式一拖一的空调的变频调节控制

    过去一般房间用的空调是采用ON/OFF控制方式，用笼型电动机带动压缩机来调节冷暖气，但它存在着下列问题：    ①根据地区气候、房间的朝向等估计一年中最大负荷，从而选择恰当的空调机比较困难；    ②由于是ON/OFF控制方式运行．室内温度和湿度会发生波动，引起不舒适感；    ③在50/60Hz地区会产生较大差别；    ④压缩机电动机在启动时，会有很大的冲击电流，因此需要比连续运行时更大的电源容量；    ⑤由于压缩机转速恒定，外面温度变化会引起冷暖空调能力的变化（特别是在吸气运行时，外面气温下降会导致暖气效果下降）。    将变频器用于房间空调可连续地控制笼型电动机的转速，解决上述问题。变频器控制框图如图6-11所示。

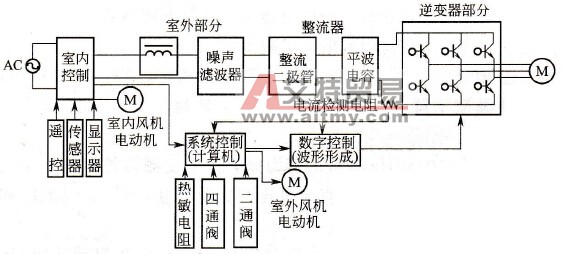

    图6-11    变频器控制框图    室内部分以室内控制部分为中心，由遥控、传感器、显示器和风机电动机驱动回路组成。温度和湿度数据及运行模式等设定条件，以序列信号的形式送往室外部分。    室外部分以系统控制部分为中心，由整流单元、逆变单元、电流传感器、室外风机电动机及阀门控制部分组成。    房间空调的室内部分备有室温传感器，并将设定温度和运行情况等传送给室外部分。室外部分则分析这些信息，了解温差与室温变化的时间等，然后计算并指定压缩机电动机的频率。开始运行时，如果室内温度与设定温差较大，则采用高频运行，随着温度差的减小，采用低频运行。另外，在室温急剧变化时，使频率也大幅度变化，缓慢变化时，使频率也小范围变化，并在平衡冷暖气负载与压缩机输出的同时，以最短时间使室温达到希望值。使用变频器控制空调可以达到以下效果。    ①利用变频控制节能，房间空调一年的运行模式基本上是在轻负载下运行。采用变频器的容量控制在负载下降时使压缩机能力也下降，以此来保持与负载的平衡。在利用变频器变频控制使压缩机转速下降的场合，由于相对于压缩机容量，热交换器容量的相对比率增加，所以是高效率运行，特别是轻负载时更为显著。    ②压缩机ON/OFF损耗减少，由于使用变频器控制的空调可用变频来对应轻负载，所以可减少压缩机开停次数，使制冷回路的制冷剂压力变化引起的损耗减少。    ③舒适性改善，与通常的热泵空调相比，装上变频器后，在室外温度下降，负载增加时压缩机转速上升，能提高暖气效果。    ④消除50/60Hz地区的能力差，由于变频器控制的空调在原理上是先将交流电变为直流电再产生交流电，所以与50Hz和60Hz的地区差无关．始终具有最大能力。    ⑤启动电流减小，由于变频器控制的空调在启动压缩机，选择较低电压及频率来抑制启动电流，并获得所需启动转矩，所以可以放置预定导通电流的增加。
