一控多切换的恒压供水系统

    该供水系统是由一台变频器来控制多台水泵，即所谓的一控多方案。以一控三为例，如图5-4所示，3台水泵分别为1号泵、2号泵和3号泵，工作过程如下。

   (1)先由变频器启动l号泵并运行，当用水量增大，1号泵工作频率已经达到50Hz，而压力仍不足时，将1号泵切换成工频运行，再由变频器启动2号泵，供水系统处于“1工1变”的运行状态；当2号泵变频器的工作频率又已达到50Hz，而压力仍不足时，则将2号泵也切换成工频运行，再由变频器启动3号泵，供水系统处于“2工1变”的运行状态。

   (2)当用水量减少时，变频器的工作频率已经降至下限频率，而压力仍偏高时，将1号泵停机，供水系统又处于“1工1变”的运行状态；当变频器的工作频率又降至下限频率，而压力仍偏高时，将2号泵也停机，供水系统又回复到1台泵变频运行的状态。这种控制方式可使3台泵的工作时间比较均匀，设备费用较少。

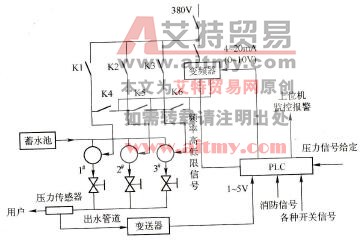

图5-4 一控三恒压供水系统框图
