变频器电路的工作流程

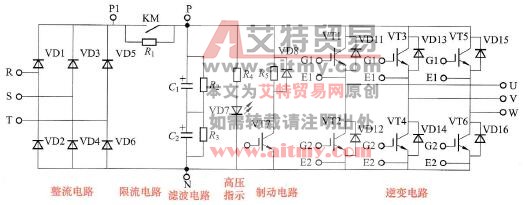

    变频器种类很多，但主电路结构大同小异，典型的主电路结构如图4-13所示，它由整流电路、限流电路（浪涌保护电路）、滤波电路（储能电路）、高压指示电路、制动电路和逆变电路组成。

    图4-13    典型的主电路结构

    变频器内部有很多电路，但都是围绕着主电路展开的，当主电路不工作或出现故障时，往往不是主电路本身的原因，而是其他电路引起的。当变频器出现故障时，要站在系统的角度上来分析故障原因，了解变频器电路的工作流程对分析变频器故障有非常大的帮助。

    变频器接通输入电源后，输入电源经主电路的整流电路对储能电容充电，在储能电容两端得到500多伏的直流电压，该电压即为主电路电压。主电路电压一方面送到逆变电路，另一方面送到开关电源，开关电源将该电压转换成各种电压供给主电路以外的其他电路，CPU获得供电后开始工作，当用户操作面板给CPU输入运行指令后，CPU马上输出驱动脉冲，经驱动电路放大后送到逆变电路6个IGBT的G、E极，逆变电路在驱动脉冲的控制下开始工作，将主电路电压转换成三相交流电压从U、V、W端子输出，驱动电动机运转。

    变频器在运行过程中，CPU通过检测电路检测主电路电压、逆变电路输出电流和整流逆变电路的温度，一旦发现主电路电压过高或过低、逆变电路输出电流过大或模块工作温度过高．CPU会停止输出驱动脉冲让逆变电路停止工作，变频器无U、V、W相电压输出，同时CPU还会在面板显示器上显示相应的故障代码（如过压、欠压、过流和过热等）。
