风机的切换电路

    大多数使用风机的场合，都不允许风机停机。在配用了变频器以后，一旦变频器发生故障，应能自动切换至工频运行。在前文中，曾介绍了一个切换电路。但多数风机容量较大，用于工频电源时，大多具有减压起动环节。这里再介绍一个原来具有自耦变压器减压起动环节的风机，在配用了变频器后的故障切换电路，如图8-8所示。控制电路的工作过程如下：    1．直接工频运行将切换开关SA旋至“工”（“工频运行”）位→SA (5-7)接通。    按起动按钮SB2→继电器KA1得电：    KA1触点(1-3)闭合啊→KA1自锁；    KA1触点( L-5)闭合→接触器KM3得电，于是：    KM3主触点闭合→自耦变压器接成星形；    KM3辅助触点（9-13）闭合→接触器KM4和时间继电器KT1同时得电，于是：    KM4主触点闭合→自耦变压器接通电源→电动机开始减压起动；    KM4辅助触点(17-19)断开，防止变频器接通电源。    KT1(9-15)延时后闭合→接触器KM5得电，于是：    KM5主触点闭合→电动机直接接工频电源，降压过程结束；    KM5辅助触点（9-15）闭合→KM5自锁；    KM5辅助触点(9-11)断开→接触器KM3、KM4和时间继电器KA1相继断电。    KM5辅助触点(19-21)断开，防止变频器接通电源。    停机时，按停止按钮SB1→继电器KA1失电→接触器KM5失电→电动机停止。

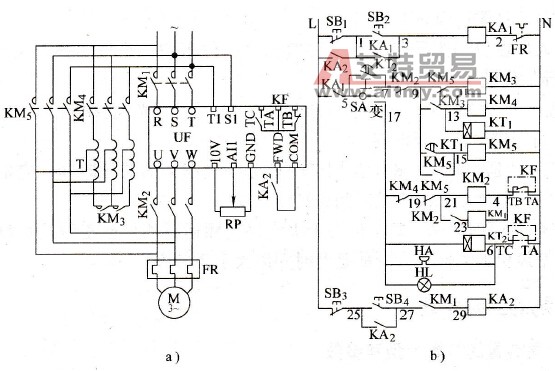

    图8-8    具有减压起动装置的切换电路    a)主电路b）控制电路    2．变频运行。将切换开关SA旋至“变”（“变频运行”）位→SA（5-17）接通。    (1)变频器接通电源。按起动按钮SB2→继电器KA1得电：    KA1触点(1-3)闭合→KA1自锁；    KA1触点（L-5）闭合→接触器KM2得电，于是：    KM2主触点闭合→将电动机接至变频器；    KM2辅助触点(21-23)闭合→接触器KM1得电，于是：    KM1主触点闭合→变频器接通电源；    KM1辅助触点(27-29)闭合→允许KA2工作。    (2)电动机变频起动。按起动按钮SB4→继电器KA2得电，于是：    KA2触点(25-27)闭合→KA2自锁；    KA2触点(FWD-COM)闭合→电动机起动并升速至给定值；    KA2触点（L-1）闭合→保证电动机在未停止的情况下，变频器不能切断电源。    停机时，先按停止按钮SB3，使电动机降速并停止；然后按SB1，使变频器切断电源。    3．故障切换    (1)切换过程当变频器发生故障时，其故障输出继电器KF动作：    KF触点(4-N)断开→接触器KM2和KM1断电→电动机与变频器脱开，变频器断电。    KF触点（6-N）闭合→蜂鸣器HA和指示灯HL进行声光报警。与此同时：    时间继电器KT2得电→KT2触点(5-7)延时后闭合→KM3得电→开始在工频下减压起动，具体过程如上所述。    操作人员在得到报警信号后，要做的第一件事情，是将切换开关SA旋至“工频运行”位置，这时：    SA触点(5-17)断开→时间继电器KT2断电，同时声光报警停止。    (2)时间继电器的延时时间    1) KT1的延时时间KT1是用于决定起动过程中的减压时间，应根据电力拖动系统的惯性大小来决定其时间长短。    2) KT2的延时时间KT2是用于决定将变频运行切换至工频运行时的延时时间，由于风机的惯性较大，故延时时间以大于2s为宜。
