变频器与电动机之间的连接导线选择

    当电动机与变频器之间的距离较长时，须注意线路电压降的影响。因为在低频运行时，变频器的输出电压较低，线路电压降的影响将会变得十分明显，影响电动机的正常运行。

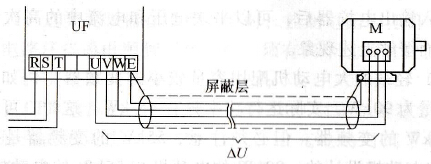

    图3-5    输出电路的电压降    所以，要求将线路电压降限制在比较小的范围内（见图3-5）：    △U≤(2～3)%UN    (3-4)式中△U-线路的电压降(V)；    UN-变频器的额定电压(V)。
