变频电动机fx>fN的有效转矩线

    (1) fx>fN时的工作特点    1)输出电压不变。因为变频器的输出电压不可能超过电源电压，所以，当fx>fN时，其输出电压不可能和频率一起上升，而只能保持恒值：    U1x≡Us式中 U1x-频率为fx(>fN)时的输出线电压(V)；    Us-电源线电压(V)。    如图4-9a中之曲线③所示。    2)主磁通减小  由于U1x≡Us，反电动势E1X的大小也基本不变。所以，当fx>fN时，随着fx的上升，U/f比和E/f比都下降，主磁通Φ1也将减小，从而临界转矩也减小，如图4-9b中之曲线①、②、③所示。    3)允许电流不变。电动机的额定电流是由电动机的允许温升决定的，所以，不管在多大的频率下工作，电动机允许的最大工作电流不变，都等于额定电流。    4)电动机的输入功率基本不变。因为电动机的输入电压和允许电流都不变，功率因数的变化不大，所以，当频率fx上升时，其最大输入功率的大小基本不变：    P1=√3UMNIMNcosφ1≈PMN=const式中 P1-电动机的输入功率(kW)；    UMN-电动机的额定电压(V)；    IMN-电动机的额定电流(A)；    cosφ1-电动机的功率因数。    (2) fx> fN时的有效转矩线。由上述，最大输入功率既然不变，如假设电动机的效率不变，则电动机的输出功率也基本不变。所以，在额定频率以上的有效转矩线具有恒功率的特点。即，有效转矩的大小与转速成反比：      (4-4)式中 TMFX-频率为fx(>fN)时的有效转矩(N·m)；    TMEX-频率为fx(>fN)时的转速(r/min)。    其有效转矩线如图4-9b中之曲线④所示。

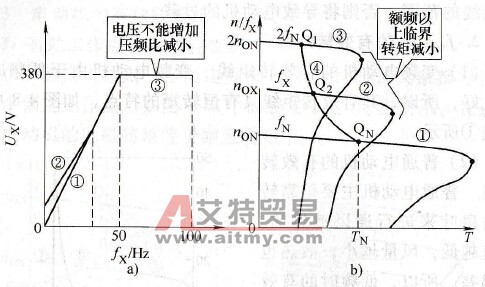

    图4-9    fx>fN时的有效转矩线    a)额频以上的电压b）有效转矩线
