变频器模拟量输出端子的应用

    1．模拟量输出端    变频器的各项运行参数可以通过外接仪表来进行测量，为此，专门配置了为外接仪表提供测量信号的外接模拟量输出端子，如图3-23a所示。

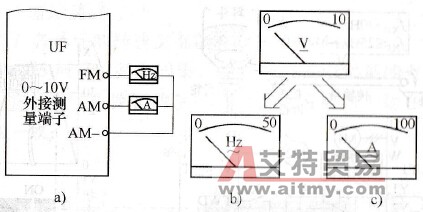

    图3-23    模拟量输出端子的应用示例    a)模拟量输出的接法；b）修改成频率表；c)修改成电流表    变频器的外接测量输出端子通常有两个，用于测量频率和电流。但除此以外，还可以通过功能预置测量其他运行数据，如：输出电压、转矩、负载率、功率、以及PID控制时的目标值和反馈值等。    2．外接测量仪表的改造    实际上，模拟量输出端输出的是与被测物理量成正比的电压信号或电流信号。实际使用时，常常需要进行必要的改造。    例如，康沃CVF-G2变频器的模拟量输出信号为0~10V的电压信号，当用于测量频率时，只需购买一块0~10V的直流电压表，将表面的刻度修改成频率，如图3-23b所示；当用于测量电流时，则将表面的刻度修改成电流，如图3-23c所示。
