变频器干扰的抑制措施

变频器控制回路中，开关信号利用光耦合器等隔离内外电路的电气连接，但接收远距离信号时，需要有充分的抗干扰措施。其次，有速度给定器时，铺设控制电缆时，也必须采取充分的抗干扰措施。图5-4所示是屏蔽电缆的连接方法，图5-5所示是屏蔽电缆的末端处理方法，图5-6所示是应对外来干扰的对策，图5-7所示是制动单元的接线方法。

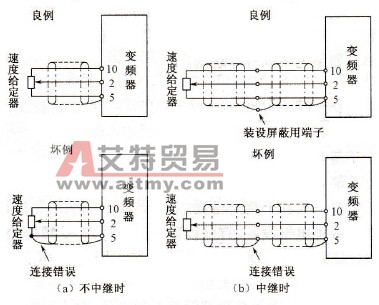

图5-4 屏蔽电缆的连接方法

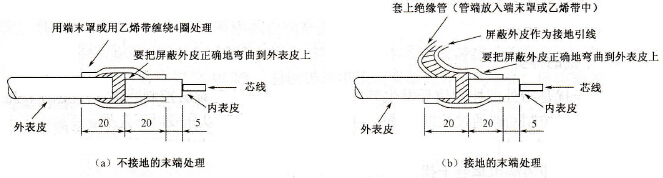

图5-5 屏蔽电缆的末端处理方法

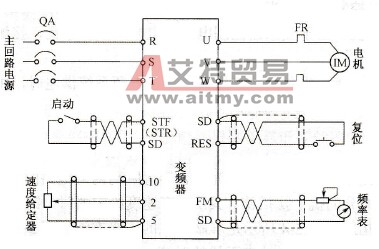

图5-6 应对外来干扰的对策

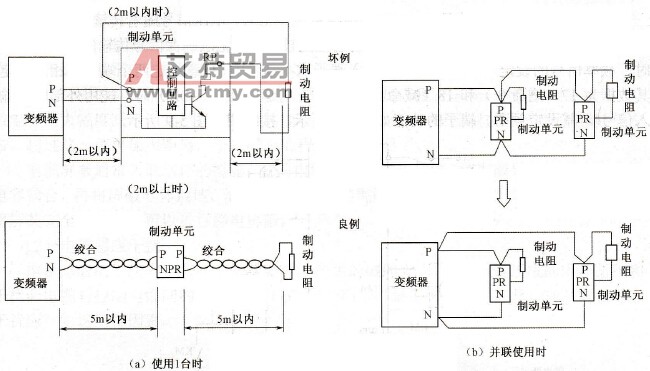

图5-7 制动单元的接线方法

    为了加强变频器的抗干扰措施，下面介绍变频器长距离频率给定的方法。

    变频器调速控制可以采用自动方式，也可以采用手动方式。如果采用闭环自动控制，必须将工艺参数（如产生过程中的流量、液面、压力、温度等）通过变送器、调节器转换为4～20mA信号，送到变频器的输入端，才能控制变频器。频率的设定可通过外接频率设定电位器的方法来实现，其接线如图5-8所示（以富士机型为例）。图中，运转和停止通过FWD和CM端子来实现。虚线框中的元件，即运行与停止按钮SB1、SB2，手动频率设定电位器RP及频率表P均安装在现场操作柜上。操作柜可选用专业厂家生产的防爆变频调速操作柜。该操作柜操作方便，通过旋动RP，操作人员可以灵活调节频率，并可在频率表P上观察到频率的变化过程。

    图5-8    频率给定的接线方法(1)

    但是，由于RP输入的是0～10V的模拟量电压信号，电压信号随着传输距离的延长，受到的干扰增大，如果现场与变频器之间的距离较远，则无法确保信号传输的准确性。此时，频率信号的设定可以这样实现，输入端子X1～X9中，任意指定两个端子，相应设定其数据为17（增命令）和18（减命令）。这样，有运行信号(ON)时，能用外部触点输入信号增/减设定频率。端子的功能如表5-1所示，接线图如图5-9所示。

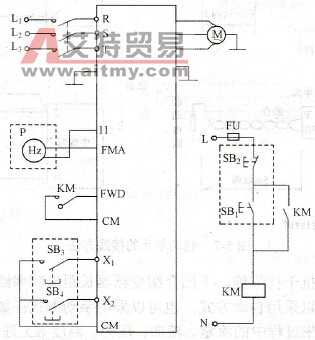

    图5-9    频率给定的接线方法(2)

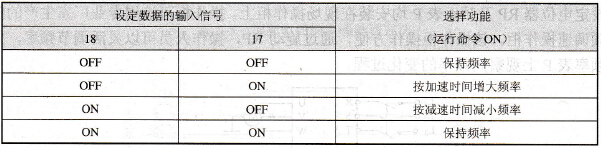

    表5-1    端子的功能

    图5-9中指定X1为频率增命令端子，X2为频率减命令端子。虚线框内元件，即运行与停止按钮SB1、SB2，频率增、减按钮SB3、SB4及频率表P均安装在现场操作柜内。该操作柜操作也很方便，按住SB3，频率持续增大，松开手，频率即固定在一个值上；同理，按住SB4，频率持续减小，松开手，频率亦固定在一个值上。在频率表P上也可以看到频率变化的过程。

    手动给定频率信号的地点可以设在现场，也可以设在控制室。当现场距离控制室较近时，采用图5-8所示的接线方式，通过外接电位器输入0～10V的电压信号来设定频率。当现场距离控制室较远时，采用图5-9所示的接线方式，通过外接按钮输入触点增/减设定频率，由于输入的是开关信号，受到干扰的影响相对要小得多。
