变频器PLC控制正反转电路原理

来源：艾特贸易2017-06-05

简介在变频器控制中，如果控制电路逻辑功能比较复杂，用 PLC 控制是最适合的控制方法。为了从简单入手，先学习用 PLC 控制变频器的正反转运行，控制电路如图 10-22 所示。图中 SA1 是一旋

在变频器控制中，如果控制电路逻辑功能比较复杂，用PLC控制是最适合的控制方法。为了从简单入手，先学习用PLC控制变频器的正反转运行，控制电路如图10-22所示。图中SA1是一旋转开关，用于起动PLC工作；SB1是变频器通电按钮；SB2是变频器断电按钮；SA2是变频器正反转运行控制旋转开关。

下面结合梯形图介绍电路的控制原理。

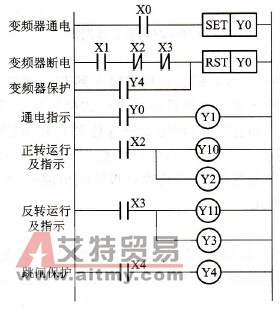

图10-23所示是PLC的控制梯形图。当按下SB1，输入继电器X0得到信号并动作；输出继电器Y0动作并自保；接触器KM线圈得电吸合，接通变频器主电路。当Y0动作后，Y1动作，接通指示灯HL1，指示变频器已经通电。当按下SB2，X2输入继电器动作。如果X2、X3均未动作，即正反转旋转开关在中间位置，则Y0被复位，接触器KM失电释放，主触点断开，变频器切断电源。当将旋转开关SA，旋至X2，X2输入继电器动作，Y10、Y2输出继电器动作，Y10将FWD闭合，电动机正向转动，Y2将指示灯HL2接通，指示电动机正转运行；如将SA2旋至X3，X3输入继电器得到信号动作，Y11、Y3输出继电器动作，Y11将REV闭合，电动机反向转动，Y3将指示灯HL3接通，指示电动机反转运行；如将SA2旋至中间位置，X2、X3均没有输入信号，电动机处于停止状态。与此同时，X2、X3的动断触点闭合，为变频器断电做准备。如这时按下SB2，Y0复位，KM释放使变频器断电。
