PID控制器基本概述

来源:艾特贸易2017-06-05

简介现在的 PID 温控器多为数字型控制器,具有位控方式、数字 PID 控制方式及模糊控制方式,有的还具有自整定功能,如富士 PWX 系列温控器、欧陆 800 系列温控器就属此类型。此类温控器

    现在的PID温控器多为数字型控制器,具有位控方式、数字PID控制方式及模糊控制方式,有的还具有自整定功能,如富士PWX系列温控器、欧陆800系列温控器就属此类型。此类温控器的输入输出类型都可通过设置参数来改变,考虑到抗干扰性,一般将输入输出类型都设定为420mA电流类型。图3.20所示为以PID温控器调节器构成的闭环压力调节系统,压力的给定值由PID温控器的面板设定,压力传感器将实际的压力变换为420mA的压力反馈信号,并送入PID温控器的输入端;PID温控器将输入的模拟电流信号经数字滤波、A/D转换后变为数字信号,一方面作为实际压力值显示在面板上,另一方面与给定值作差值运算;偏差值经数字PID运算器运算后输出一个数字结果,其结果又经D/A转换后,在PID温控器的输出端输出420mA的电流信号去调节变频器的频率,变频器再驱动水泵电机,使压力上升。当给定值大于实际压力值时,PID温控器输出最大值20mA,压力迅速上升,当给定值刚小于实际压力值时,PID温控器输出开始退出饱和状态,输出值减小,压力超调后也逐渐下降,最后压力稳定在设定值处,变频器频率也稳定在某个频率附近。

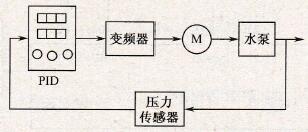

PID温控器控制系统框图

    3.20    PID温控器控制系统框图

    这种PID控制形式的主要优点有操作简单、功能强大、动态调节性能好,适用于选用的变频器性能不是很高的应用场合,同时控制器还具有传感器断线和故障自动检测功能。缺点是PID调节过于频繁、稳态性能稍差、布线工作量多。调试注意要点:P参数值不宜太大,一般为0.51I参数和D参数的比值大约为4I参数的值一般为616s;由于PID温控器的响应快,为了防止调整过程中压力波动过大,变频器的上升和下降时间应调大些,推荐I参数值为3080s;设定PID温控器的显示标尺斜率,校正压力显示值;设定适当的数字滤波时间,抑制干扰信号的输入。
