INTPBGBA0100AZ 110kVA东元变频器驱动电路图说明

    INTPBGBA0100AZ 110kVA东元变频器驱动电路图（点击查看大图）

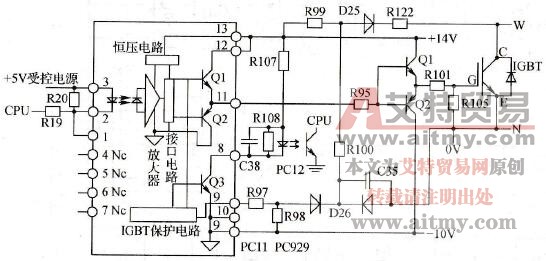

    本图为V、W相4只IGBT输出模块的驱动电路。模块的OC故障检测是检测了U、V、W下三臂IGBT的管压降，其OC模块故障由PC4、PC8、PC12 3路光耦合器接成或门输入方式（3路输出并联），输入到CPU的相关引脚。下面画出W下臂IGBT的驱动电路，PC929的内部电路方框图也一并画出，以便于分析保护信号的动作流程。

   PC929的1/2、3脚为信号输入端，内接光耦合器的输入发光二极管；4、5、6、7脚为空脚(Nc)；8脚为OC信号输出端；9脚为过电流检测输入端；10、14脚为输出侧负电源端；12、13脚为输出侧正电源端；11脚为驱动信号输出端。PC929最高供电电压35V；峰值驱动电流输出400mA；隔离电压4000V。

    输入信号为矩形脉冲电压，由1/2、3脚进入PC929内部的光耦合器；在低电平脉宽信号输入时，3、2脚有了输入电流通路，内电路的Q1导通，11脚有高电平驱动信号输出，IGBT导通；在高电平脉宽信号输入期间，Q1截止，Q2导通，11脚输出负的截止电压，IGBT关断；在无驱动脉冲信号输入时，则Q2一直维持导通状态，11脚一直输出-10V截止负压，使IGBT模块可靠地保持静态截止状态。静态与正常信号输出状态下，11脚内部晶体管Q3截止，该脚为高电平状态；在驱动信号的正电平脉宽信号发送期间，9脚的外围电路元件R122、D25、R100、D26、R97等元件并接在IGBT的C、E极上，检测IGBT导通期间的管压降。正常状态下，IGBT的导通使D25、D26正偏导通，将9脚电压拉为低电位；若有过电流状态发生，IGBT的管压降急剧上升，或者IGBT已经开路时，D25反偏截止，R99将D26的负极上的电位抬高，9脚电位的升高，使PC929内部IGBT保护电路动作，11脚输出的驱动电压降低，IGBT的过电流数值减小或直至关断；与此同时，8脚内部晶体管Q3导通，发送一个低电平过电流信号给CPU；如属瞬时过电流，CPU不作处理，IGBT仍在工作。但若过电流时间稍长或过流幅度较大，则CPU实施保护停机动作，同时封锁PWM脉冲信号的输出。

    驱动电源的供电是由整流滤波电源，再经稳压电路生成正、负两路电源，以实现对IGBT导通和关断的控制。

    从设计上的要求，1GBT驱动信号的引线越短越好，因驱动信号为数十kHz的高频脉冲信号，引线电感不容忽视。而从驱动板到IGBT的距离又往往较远，为使IGBT截止可靠，就要提供足够幅度的截止负压来满足IGBT关断的要求。负压回路中断使IGBT模块炸裂的现象比比皆是，在检修中须引起足够的重视！

    读者在看到驱动电路的输出端子时，应在头脑中生成其与后续IGBT电路及P、N电源的连接图，以便于原理上的理解和理顺故障检测上的思路。所谓“胸有成图”，经过一定的练习，也是可以做到的。
