PLC控制的变频与工频切换电路

通过用PLC控制变频器的变频与工频切换电路，可使用户更加方便地根据工作需要来选择工频运行或变频运行。

1．电路图

由PLC控制的变频与工频切换电路如图2-80所示。主电路与前面电路基本相同。

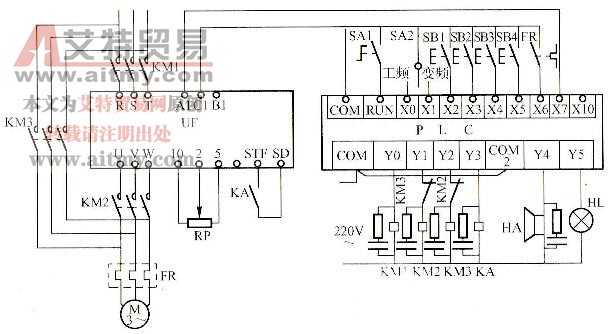

图2- 80     PLC控制的变频与工频切换电路

2．PLC梯形图

PLC程序梯形图如图2-81所示。

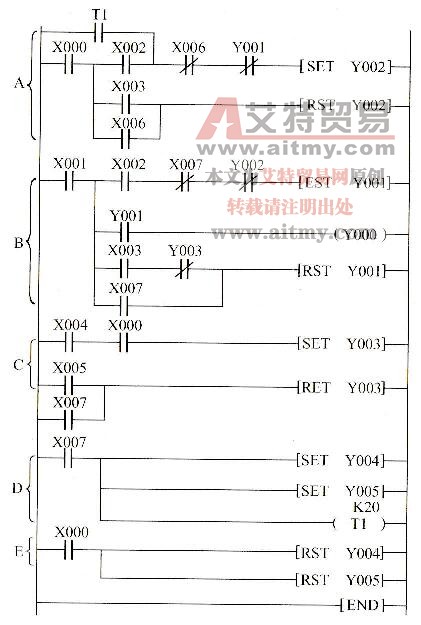

图2- 81     PLC控制变频与工频切换梯形图

为了叙述方便，将梯形图分成五段，分别是A、B、C、D、E段，说明如下。

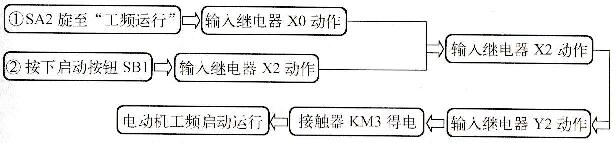

(1)A段：工频运行阶段。启动运行过程如图2-82所示。

图2-82工频运行阶段启动运行过程

停止运行过程如图2-83所示。

图2-83 工频运行阶段停止运行过程

    艾特贸易网小编提示：

    如果电动机过载，热继电器FR闭合，输入继电器X6动作，输出继电器Y2、接触器KM相继复位，电动机停止运行。

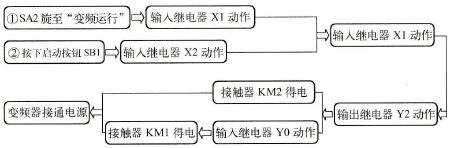

   (2)B段：变频器通电阶段。变频器通电过程如图2-84所示。

    图2-84    变频器通电过程

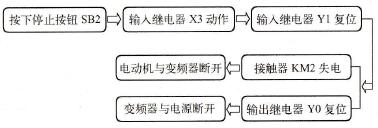

    变频器断电过程如图2-85所示。

    图2-85    变频器断电过程

   (3)C段：变频运行阶段。启动运行过程如图2-86所示。

    图2-86    变频运行阶段启动运行过程

    停止运行过程如图2-87所示。

    图2-87    变频运行阶段停止运行过程

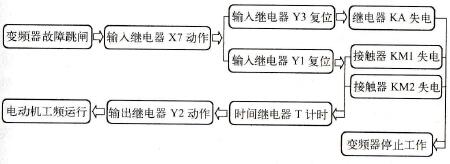

   (4)D段：变频器跳闸阶段。变频器跳闸阶段过程如图2-88所不。

    图2-88    变频器跳闸阶段过程

   (5)E段：故障处理阶段。报警后，操作人员应立即将SA旋至“工频运行”。这时，输入继电器X0动作，一方面使控制系统正式转入工频运行方式；另一方面，使Y4和Y5复位，停止声光报警。

    艾特贸易网注意事项：

   (1)主电路中KM2与KM3是绝对不能同时接通的，除了利用PLC编程时在梯形图中具有互锁作用外，外部电路也必须进行互锁。

    (2)变频与工频切换功能只能在R1和S1独立供电时（不是由KM供电），否则将无法正常工作。

   (3)电动机接入工频的相序要保证电动机切换前后转向一致。

   (4)变频器输出信号端子接直流电源时，直流接触器线圈两端要并联二极管进行保护。

   (5)变频器停车方式设定为自由停车，切忌软停车。

   (6)如果切换过程迅速准确，即电机脱离电源惯性运行的时间越短，转速下降越少，越不存在“冲击”，即电动机在额定电流下切换。
