PLC控制变频器实现多段速运行

    图2-90所示为七段速频率运行的控制实例，现用PLC控制变频器来实现其多段速度控制。

    图2-90    七段速频率运行曲线

    1．电路图

    PLC控制变频器七段速运行电路如图2-91所示。

    在图2-91中，SA1用于控制PLC的运行；SF1和ST1用于控制接触器KM，从而控制变频器的接通与断电；SF2和ST2用于控制变频器的运行；RST用于变频器排除故障后的复位；SB1~SB7是七挡速的选择按钮。各挡转速与输入端状态之间的关系见表2-39。

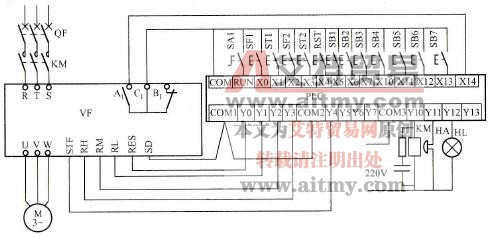

    图2-91    PLC控制变频器七段速运行电路

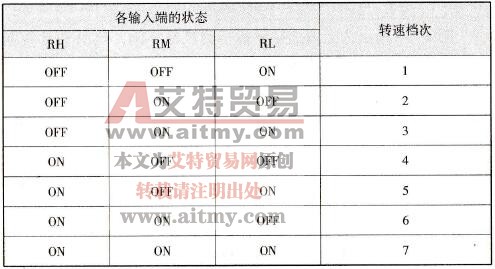

    表2-39    七挡速度与输入端状态关系表

    2．变频器参数设定

   (1)需要设定的变频器基本运行参数见表2-40。

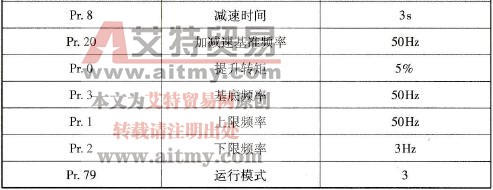

    表2-40    变频器基本运行参数

   (2)七段速运行参数设定见表2-41。

    表2-41    七段速运行参数

    艾特贸易网小编提示：

    多段速只能运行在外部操作模式或PU/外部并行模式下。

    3．梯形图

    按照控制要求，该功能程序梯形图如图2-97所示。具体控制过程说明如下。

   (1)A段：变频器电源控制。通电控制过程如图2-92所示。

    图2-92    变频器通电控制过程

    断电控制过程如图2-93所示。

    图2-93    变频器断电控制过程

   (2)B段：变频器运行控制。启动运行过程如图2-94所示。

    图2-94    变频器启动运行过程

    停止运行过程如图2-95所示。

    图2-95    变频器停止运行过程

   (3)C段：故障处理阶段。如图2-96所示为频器故障处理过程。

    图2-96    变频器故障处理过程

    艾特贸易网小编提示：

    变频器发生故障切断电源后，声光报警电路工作；当故障排除后，可按下RST复位键利用RES功能对变频器进行复位。

   (4)D~J段：多挡速切换。现以D段为例，说明如下。

    按下SB1后M1动作自锁，M1保持第一转速的信号。当按下SB2~SB7中任何一个按钮时，M1释放，即M1仅在选择第1挡转速时动作。F~J段以此类推。

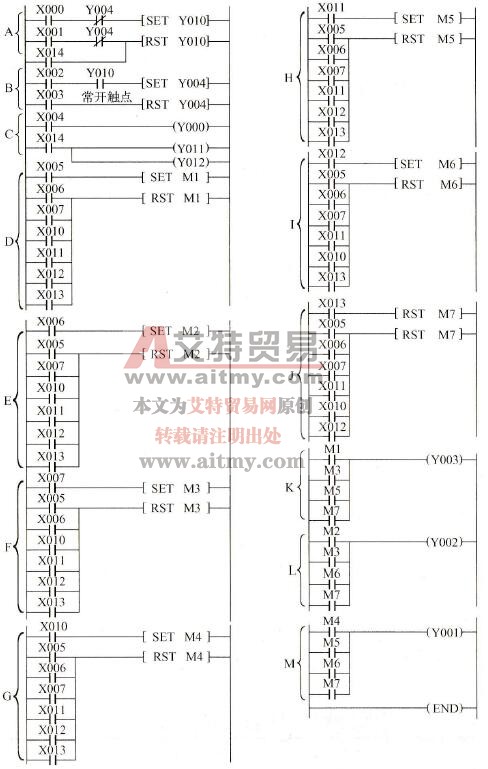

    图2-97    PLC控制变频器七段速程序梯形图

   (5)K~M段：多挡速控制。由表2-24可知，Y1在第1、2、3、5、7挡转速时都处于接通状态，故M1、M3、M5、M7中只要有一个接通，则Y3动作，变频器的RH端接通；Y2在第2、3、6、7挡转速时都处于接通状态，故M2、M3、M6、M7中只要有一个接通，则Y2动作，变频器的RM端接通；Y3在第4、5、6、7挡转速时都处于接通状态，故M4、M5、M6、M7中只要有一个接通，则Y1动作，变频器的RH端接通。

   PLC控制变频器七段速程序梯形图如图2-97所示。

    现在以用户选择第3挡转速( 30Hz)为例，说明其工作状况，如图2-98所示。

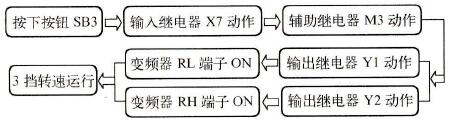

    图2-98    用户选择第3挡转速的工作状况

    注意事项：

   (1)初始设定情况下，同时选择两种速度以上时，则低速信号的设定频率优先。

   (2)在初始设定下，RH、RM、RL信号被分配到端子RH、RM、RL上。

   (3)多段速参数设定在PU运行过程或外部运行过程中也可以进行设定。
