变频器的工作原理概述（电动机为例）

    传统的电动机驱动方式是恒频的，即用频率为50 Hz的交流220 V或380 V电源直接去驱动电动机，如图20-1所示。由于电源频率恒定，电动机的转速是不变的。如果需要满足变速的要求，就需要增加附加的减速或升速设备（变速齿轮箱等），这样会增加设备成本，还会增加能源消耗，其功能还受限制。

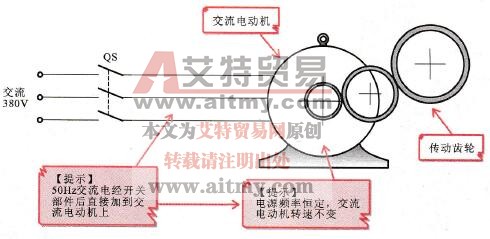

    图20-1    恒频驱动方式

    为了克服恒频驱动中的缺点，提高效率，随着变频技术的发展，采用变频器进行控制的方式得到了广泛应用，即采用变频的驱动方式驱动电动机可以实现宽范围的转速控制，还可以大大提高效率，具有环保节能的特点。

    如图2-2所示，在电动机驱动系统中采用变频器将恒压恒频的电源变成电压、频率都可调的驱动电源，从而使电动机转速随输出电源频率的变化而变化。

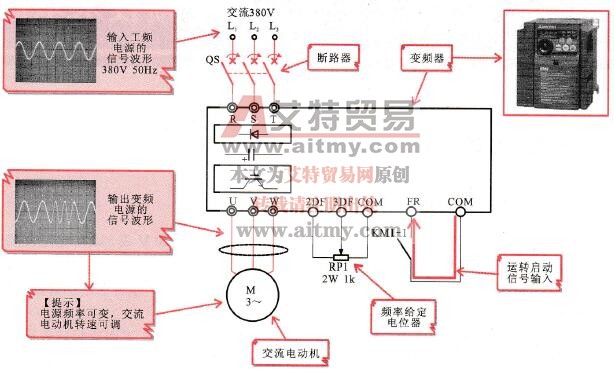

    图2-2    电动机的变频控制简单原理

    恒频与变频两种控制方式中，关键的区别在于控制电路输出交流电压的频率是否可变，图2-3所示为两种控制方式输出电压的波形图。

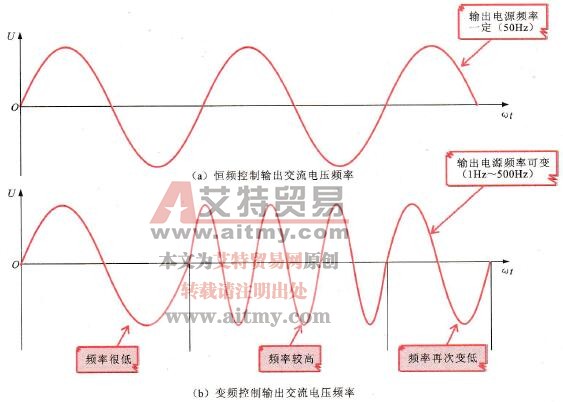

    图2-3    恒频控制与变频控制方式中输出电压的波形图
