变频器组合控制某生产机械运行实例

    某生产机械运行曲线如图4-5所示。基本参数设置见表4-2。

    图4-5    生产机械运行曲线

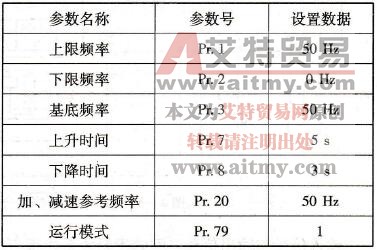

    表4-2    参数给定表

    1．应用继电器与变频器组合的电动机正反转控制操作

   (1)操作步骤。

   1)按【MODE】键至“参数设定”画面，按表4-2所示设置基本参数。

   2)按图4-2所示正确接线，并在变频器的FM端与SD端之间接一个频率计。

   3)按下SB2按钮，变频器电源接通。按下SB2按钮变频器电源切断。

   4)按下SB4按钮，电动机正转运行启动。

   5)旋转电位器Rp，将运行频率调节至40 Hz。用转速表测试电动机的正向转速大小。

   6)按下SB3按钮，电动机运转停止。

   7)按下SB6按钮，电动机反转运行启动。

   8)旋转电位器Rp，将运行频率调节至40 Hz。用转速表测试电动机的反向转速大小。

   9)按下SB5按钮，电动机运转停止。

   10)按SB1按钮，变频器脱离电源。

    11)切断总电源，并且清理现场。

   (2)注意事项。

   1)绝对不能将R、S、T与U、V、W端子接反，否则会烧坏变频器。

   2)电动机为Y形接法。

    2．应用PLC与变频器组合的电动机正、反转控制操作

   (1)操作步骤。

   1)按图4-2所示正确接线，并在变频器的FM端与SD端之间接一个频率计。

   2)接通PLC的220 V电源，将PLC开关拨至“STOP”位置，在PLC中输入程序。梯形程序图如图4-4所示。

   3)合上空气开关QF。

   4)将PLC程序运行开关拨向“RUN”，按下SB1按钮，变频器电源接通，指示灯HL1发亮。

   5)按【MODE】键至“参数设定”画面，按表4-2所示设置基本参数。

   6)将SA2旋至“正转”位，电动机正转启动并运行。正转指示灯HL2发亮。

   7)旋转电位器Rp，将运行频率调节至40 Hz。用转速表测试电动机的正向转速大小。

   8)如SA2旋至“反转”位，电动机反转启动并运行。反转指示灯HL3发亮。

   9)旋转电位器Rp，将运行频率调节至40 Hz。用转速表测试电动机的反向转速大小。

   10)将SA2旋至中间位，电动机停机。

   11)按SB2按钮，变频器断电，将PLC拨至“STOP”，断开空气开关QF，拆线并清理现场。

   (2)注意事项。

   1)绝对不能将R、S、T与U、V、W端子接反，否则会烧坏变频器。

   2) PLC的输出端子只相当于一个触点，不能接电源，否则会烧坏PLC。

   3)电动机为Y形接法。

   4)运行中若出现报警现象，复位后重新操作。
