变频器的矢量控制中的等效变换
来源:艾特贸易2018-04-11
简介异步电动机的定子电流,实际上就是电源电流,我们知道,将三相对称电流通入异步电动机的定子绕组中,就会产生一个旋转磁场,这个磁场就是主磁场Φ M 。设想一下,如果将直流电
异步电动机的定子电流,实际上就是电源电流,我们知道,将三相对称电流通入异步电动机的定子绕组中,就会产生一个旋转磁场,这个磁场就是主磁场ΦM。设想一下,如果将直流电流通入某种形式的绕组中,也能产生和上述旋转磁场一样的ΦM,就可以通过控制直流电流实现先前所说的调速设想。
1.坐标变换的概念
由三相异步电动机的数学模型可知,研究其特性并控制时,若用两相就比三相简单,如果能用直流控制就比交流控制更方便。为了对三相系统进行简化,就必须对电动机的参考坐标系进行变换,这就称为坐标变换。在研究矢量控制时,定义有3种坐标系:即三相静止坐标系(3s)、两相静止坐标系(2s)和两相旋转坐标系(2r)。
众所周知,交流电动机三相对称的静止绕组U、V、W通入三相平衡的正弦电流iU、iV、iW时,所产生的合成磁动势是旋转磁动势F,它在空间呈正弦分布,并以同步转速ω1按U→V→W相序旋转,其等效模型如图8-9(a)所示。图8-9(b)则给出了两相静止绕组α和β,它们在空间相互差90°,再通以时间上互差90°的两相平衡交流电流,也能产生旋转磁动势F与三相等效。图8-9(c)则给出两个匝数相等且互相垂直的绕组M和T,在其中分别通以直流电流IM和IT,在空间产生合成磁动势F。如果让包含两个绕组在内的铁心(图中以圆表示)以同步转速ω1旋转,则磁动势F也随之旋转成为旋转磁动势。如果能把这个旋转磁动势的大小和转速也控制成和U、V、W及α、β坐标系中的磁动势一样,那么,这套旋转的直流绕组也就和这两套交流绕组等效了。当观察者站到铁心上和绕组一起旋转时,会看到M和T是两个通以直流而相互垂直的静止绕组,如果使磁通量Φ的方向在M轴上,就和一台直流电动机模型没有本质上的区别。因此,可以认为:绕组M相当于直流电动机的励磁绕组,T相当于电枢绕组。
图8-9 异步电动机的几种等效模型
(a)三相电流绕组;(b)两相交流绕组;(c)旋转的直流绕组
2.3相/2相变换(3s/2s)
三相静止坐标系U、V、W和两相静止坐标系α和β之间的变换,称为3s/2s变换。变换原则是保持变换前的功率不变。
设三相对称绕组(各相匝数相等、电阻相同、互差120°空间角)通入三相对称电流iU、iV、iW,形成定子磁动势,用F3表示,如图8-10(a)所示。两相对称绕组(匝数相等、电阻相同、互差90°空间角)内通入两相电流后产生定子旋转磁动势,用F2表示,如图8-10(b)所示。适当选择和改变两套绕组的匝数和电流,即可使F3和F2的幅值相等。若将两种绕组产生的磁动势置于同一图中比较,并使Fα与FU重合,如图8-10(c)所示,且令F∝I,则可得出如下等效关系:
(8-6)
(8-7)
3.2相/2相旋转变换(2s/2r)
2相/2相旋转变换又称为矢量旋转变换器,因为α和β两相绕组在静止的直角坐标系上(2s),而M、T绕组则在旋转的直角坐标系上(2r),变换的运算功能由矢量旋转变换器来完成,图8-11所示为旋转变换矢量图。

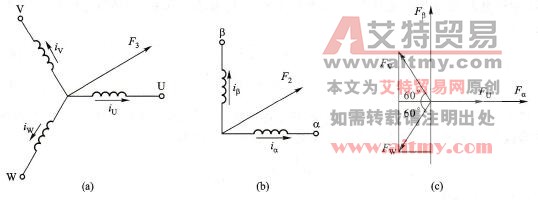

图8-10 绕组磁动势的等效关系
(a)三相绕组;(b)两相绕组;(c)磁动势
图8-11 旋转变换矢量图
图中,静止坐标系的两相交流电流iα、iβ和旋转坐标系的两相直流电流IM、IT均合成为i1,产生以ω1转速旋转的磁动势F1。由于F1∝i1,故在图上亦用i1代替F1。图中的iα、iβ、IM、IY实际上是磁动势的空间矢量,而不是电流的时间相量。设磁通量为Φ,并定向于M轴上,Φ和α轴的夹角为φ,φ是随时间变化的,这就表示i1的分量iα、iβ长短也随时间变化,但i1(F1)和Φ之间的夹角θ1是表示空间的相位角,稳态运行时θ1不变。因此,IM、IT大小不变,说明M、T绕组只是产生直流磁动势。由图中可推导出下列关系:
iα= IMcosφ - ITsinφ (8-8)
iβ= IMsinφ+ITcosφ (8-9)
由上两式可推导出
IM=iαcosφ+iβsinφ (8-10)
IT=-iαsinφ+iβcosφ (8-11)
在矢量控制系统中,由于旋转坐标轴M是由磁通量的方向决定的,故旋转坐标M、T又称为磁场定向坐标,矢量控制系统又称为磁场定向控制系统。
