  • 变频器闭环控制的概念（以空气压缩机为例）

    变频技术 变频器闭环控制的概念（以空气压缩机为例）

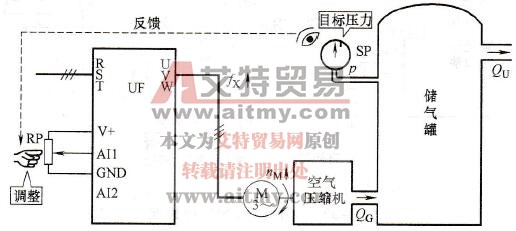

    储气罐的输入侧：由空气压缩机产生的压缩空气，输入流量为 QG 。 储气罐的输出侧：使用压缩空气的机械或其他用户，输出流量为 QU 。 储气罐的压力：输入流量 QG 与输出流量 QU 之间...

    阅读更多

  • 远传压力表的接线

    变频技术 远传压力表的接线

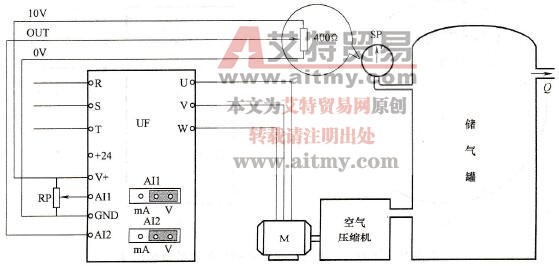

    远传压力表：表内有一个电位器，其滑动端与指针相连，压力变化时，滑动端的位置也跟着改变。 接法要点：表内的电位器可以和给定电位器共电源，则滑动端与公共端之间的电压就是...

    阅读更多

  • 变频器切换延时的估算

    变频技术 变频器切换延时的估算

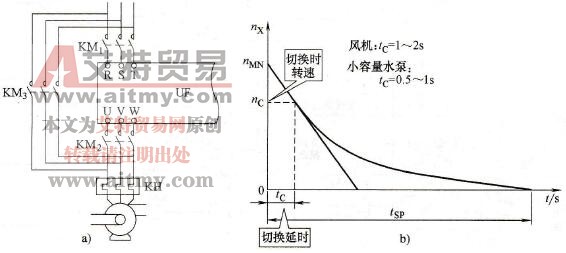

    切换延时的含义：电动机从脱离变频器到接上工频电源之间的延时。 切换延时的要求：切换瞬间，电动机的转速应不低于额定转速的 80% ： nC ≥ 80% nMN 。 低频运行的切换：须先将频率...

    阅读更多

  • 变频恒压供气系统的构成

    变频技术 变频恒压供气系统的构成

    目标信号：与目标压力 pT 对应的电信号 XT ，也叫给定信号。 反馈信号：与实际压力（当前压力） p 对应的电信号 XF 。 模拟量输入端：当变频器预置为“ PID 功能有效”时，其模拟量输...

    阅读更多

  • 压力变送器的接线

    变频技术 压力变送器的接线

    压力变送器：把压力转换成电流信号或电压信号的装置，当输出电流信号时，其红线接 +24V 电源，黑线和 0V 之间串入信号接收电路。 与变频器的连接：各种变频器都备有 +24V 电源。则...

    阅读更多

  • 水泵的切换延时

    变频技术 水泵的切换延时

    水泵的停机特点：水泵在运行时，由于管路内的水压有较大的阻力，故切断电源后的停机时间很短，平均约为 2s 。 切换延时的确定：据多数用户经验，延时约为 120ms ，是比较合适的。...

    阅读更多

  • 变频器闭环控制的控制逻辑

    变频技术 变频器闭环控制的控制逻辑

    负反馈：反馈信号小于目标信号时，要求执行机构加大执行： XFXT →△ X 为“ + ”→要求 fx ↑。 正反馈：反馈信号大于目标信号时，要求执行机构减小执行： XFXT →△ X 为“ - ”→要...

    阅读更多

  • 变频器恒压供水简易控制

    变频技术 变频器恒压供水简易控制

    接线方法：与电接点压力表的指针相联的接点接到公共端 (COM) ；下限接点接到频率递增端（如 X1 ）；上限接点接到频率递减端（如 X2 ）。 水压偏低：电接点压力表的指针接点与下限接...

    阅读更多

  • 电动机的变频起动

    变频技术 电动机的变频起动

    预备： S3-CC[OFF] → KA1[ON] → KM2[ON] →电动机接变频器。 变频器通电： SF1[ON] → KM1[ON] →变频器通电。 电动机起动： SF0[ON] → KA0[ON] → F-CC[ON] →电动机起动。 图 5-27 电动机的变频起动...

    阅读更多

  • 变频器闭环控制的矛盾

    变频技术 变频器闭环控制的矛盾

    闭环控制的依据：根据 XF → XT 的运算结果来进行控制。控制时，必然要求有一定大小的“操作量”△ p 。 闭环控制的目标：希望压力的当前值与目标值相等，即要求： XF ≈ XT →△...

    阅读更多
