变频器闭环控制的概念（以空气压缩机为例）

    储气罐的输入侧：由空气压缩机产生的压缩空气，输入流量为QG。

    储气罐的输出侧：使用压缩空气的机械或其他用户，输出流量为QU。

    储气罐的压力：输入流量QG与输出流量QU之间的平衡情况，将反映在储气罐的压力p上。当QG>QU时，p将升高；

    当QG<QU时，p降低；当QG=QU时，p保持恒定。

    闭环控制的目的：当输出流量QU不断改变时，气压p也随之改变，影响供气质量。因此，要求在p发生变化时，迅速

    调整电动机的转速，从而调整空气压缩机产生压缩空气的能力，以保持p的恒定。

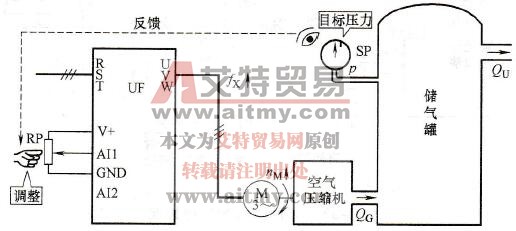

    图5-34      闭环控制的概念
