同心式线圈和正弦绕组如何嵌线及连接？

    正弦绕组广泛用于单相电动机中，它能消除三次谐波，有效地削弱五、七次谐波，使气隙磁通分布接近正弦形，保证电动机有较好的启动性能及运行性能。    正弦绕组最大特点是同一磁极下各槽中的导线数不相等，而是按一定规律分布，同时，主副绕组所占槽数也不按2：1分配，而是将它们的导线数按不同数量分布在定子槽中，其中以槽内主绕组最多，导线数为100%。    由图1可见，每极下各槽内的导线数以磁极中心线为轴线呈对称分布，同心式线圈正好符合这种要求，所以正弦绕组使用同心式线圈。图2是4极24槽单相电动机同心式正弦绕组展开图。
    图1    24槽4极正弦绕组的导线分布

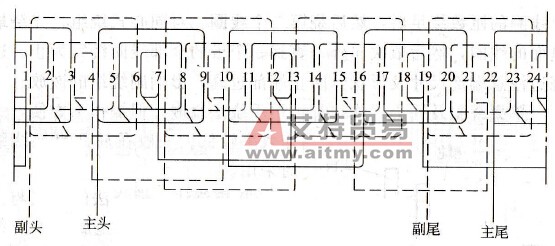

    图2    24槽4极正弦绕组展开图    这种绕组从端部看呈双层布置，称为双平面同心式绕组，其中主绕组在下层，副绕组在上层，因此，嵌线时先嵌主绕组，后嵌副绕组。
