交流回路标号的基本原则是什么

    (1)交流回路按相别顺序标号除用三位数值编号外，还加有文字标号以示区别，如U411、VA411、W411。交流回路的文字标号如表1所示。

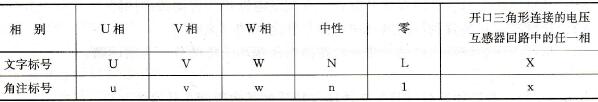

    表1    交流回路的文字标号

   (2)对于不同用途的交流回路，使用不同的数字组，如表2所示。

   1)电流回路的数字标号，一般以10位数字为一组，如U401～U409，V401～V409，W401～W409，……，U591～U599，V591～V599，W591～W599。若不够时，也可以20位数为一组，供一套电流互感器之用。

   2)几组互相并联的电流互感器的并联回路，应先取数字组中最小的一组数字标号。不同相的电流互感器并联时，并联回路应选任意一相电流互感器的数字组进行标号。

   3)电压回路的数字标号应以10位数字为一组，如U601～U609，V601～V609，W601～W609，……，U791～U799，V791～V799，W791～W799，……，以供一个独立电压互感器回路标号之用。

    表2    交流回路的数字组

   (3)电流互感器和电压互感器的回路均须在分配给它们的数字标号范围内。自互感器引线端子开始，按顺序标号，例如：“TA”的回路标号用411～419，“2TA”的回路标号用621～629等。

   (4)某些特定的交流回路（例如母线电流差动保护公共回路、绝缘监察电压表的公共回路等）给予专用的标号组。
