(1)外后视镜壳体的拆卸。
①电动外后视镜的结构,如图9-46所示。拆卸方法是:将后视镜向前折叠过去以便拆装。将镜片处于垂直位置,以免取下壳体时碰到镜片。通过镜片支架的安装孔插入旋具,向上伸直到卡扣9。向前压旋具,使卡扣从壳体松开。向上从后视镜支架上取下壳体。

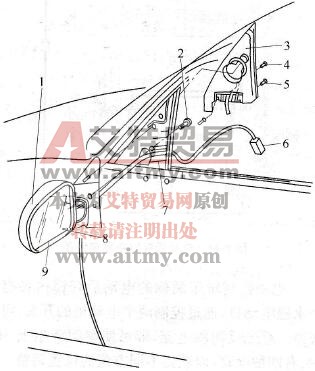

图9-46 电动外后视镜结构
1.壳体2、4.螺栓3.罩盖5.膨胀销钉6.插头7.绝缘板8.镜片9.卡扣
②手动外后视镜的外壳,如图9-47所示。为了方便拆卸,可以将后视镜向前翻。先拆卸后视镜镜面玻璃,再从后视镜镜面玻璃上拔下可加热式后视镜的电气插头连接,然后松开后视镜壳体内的卡槽凸片(箭头所示),最后从后视镜支架2上向上拔出后视镜壳体。

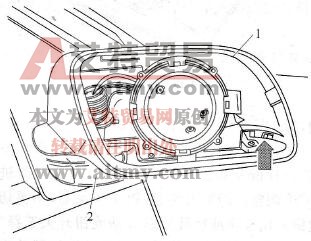

图9-47 拆卸后视镜外壳
1.壳体2.支架
(2)镜片的拆装。拆卸时,用专用工具80-200先向下压后视镜片,再向上压出镜片,防止损坏后视镜壳体。安装后视镜镜面玻璃时先将其用导向销装入定位件中并压紧。注意只能压在玻璃中间,而且要戴防护手套。
(3)后视镜支架的拆卸。
①电动后视镜支架的拆卸。打开车门,拆下车门饰板和支架盖板,拔下电缆插头,拆下支架固定螺栓,后视镜支架即可取出。
②手动外后视镜可以参照图9-48进行拆卸。先拔下饰盖7,再拔下调节旋钮6和导向件8,然后拧出六角螺母4和支架固定螺栓5,取下后视镜支架。

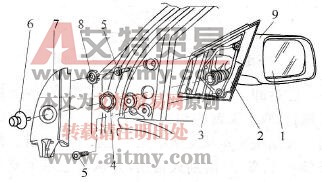

图9-48 手动调节后视镜的装配
1.镜面玻璃2.后视镜支架3.调节装置(手动)4.六角螺母5.螺栓(8N·m)6.调节旋钮7.饰盖8.导向件9.后视镜外壳
(4)电动后视镜常见故障与排除。
①电动后视镜是车身两侧最外凸的部件,不管是使用中,还是停放时,通常会最易被外界所破坏,尤其它是固定装置,不能像有些车辆的后视镜可以内折等。因此在繁华拥挤的道路上行驶以及停放时,都要估计好距离。一旦外壳破裂、镜面开裂应及时换用新件。
②操作控制开关时,镜面不能达到所需的位置,或镜面不工作,应先查线路的通断,进而检查电动机的工作情况和传动机构是否磨损、损坏等,必要时换用新件。
