桑塔纳2000电动后视镜的控制电路和开关

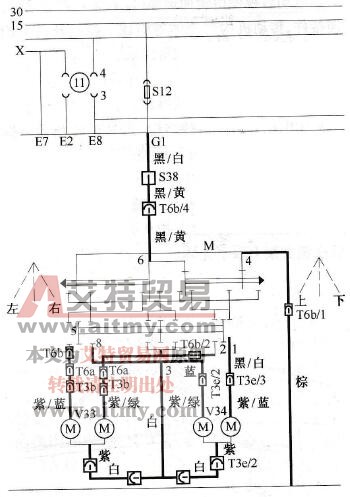

    桑塔纳2000电动后视镜电器控制电路如图9-44所示。

    图9-44    电动后视镜电器电路图

    电动控制轿车两侧的电动后视镜内各有两个永磁电动机，通过控制两个电动机的开关，可以获得二顺二反四种电流，即可使镜面产生上、下、左、右四种运动，以获得不同方位的位置调整。控制开关安装在左前门内侧把手上方。当点火开关置于ON时，将控制开关球形钮旋转，以选择所需要调整的后视镜进行调整。在控制开关面板上印有L、R，L表示左侧后视镜，R表示右侧后视镜，中间则是停止操作。选择好需要调整的后视镜后，只要上、下、左、右摇动开关的球形钮，就可以调整后视镜反射面的空间角度。调整工作完毕，可将开关转回中间位置以防误碰。图9-45所示为电动后视镜及控制开关。

    图9-45    电动后视镜及控制开关

    1．左后视镜总成2．电线接头3．控制开关

    电动后视镜由镜面玻璃（反射面）、双电动机、连接件、传动机构与壳体等组成。控制开关由旋转开关、摇动开关及线束等组成。
