水冷式表面冷却器进、出管连接不当导致空气处理效果下降的故障

    众所周知，换热器（如空调系统中的水冷式表面冷却器、热水空气加热器等）的换热量Q取决于冷却器的换热面积S、供热系数K，以及内外冷、热流体的平均温差（即对数平均温差）△tm。

    在空调系统中所配置的换热器的型号、规格确定后，通过换热器的空气质量流速Vp以及换热器内的冷（热）水流速v一定。因此，S、K为定值，此时换热器的换热量则取决于对数平均温差的大小，在相同条件下，即换热器的换热面积、传热系数相同，且内外介质具有相同的初温度，换热器内冷（热）水流动的方向与通过换热器外部的空气流动方向相同（即为顺流）时[如图9-10 (a)所示]，比换热器内冷（热）水流动的方向与通过换热器外部空气流动方向相反（即为逆流）时[如图9-10 (b)所示]，具有较低的传热平均温差，即△tm顺<△tm逆。也就是说，在相同条件下，换热器采用逆流方式比采用顺流方式具有更好的换热效果。同时，采用顺流方式时，冷流体的出口温度必须低于热流体的出口温度。采用逆流方式时，冷流体的出口温度有可能接近热流体的出口温度。因此，水冷式表面冷却器在运行中，当供冷温度一定时，逆流方式比顺流方式换热量大，同时逆流方式还可以得到比顺流方式更低的空气出口温度。所以，在空调系统中所使用的水冷式表面冷却器与制冷剂水的连接一般应采用逆流方式，采用顺流式是不合理的。

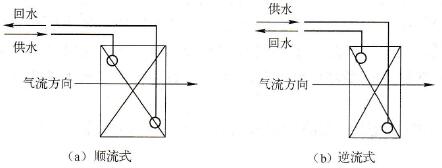

    图9-10    水冷式表面冷却器进、出水管接法示意图
