线头与接线桩的线头与螺钉端子连接

线头与螺钉端子（如图3—24所示）是依靠开槽盘头螺钉的平面，并通过垫圈紧压导线线芯来完成连接的。对于电流容量较小的单股线芯，在连接前，应把线芯弯成压接圈（也叫“羊眼圈”）。对于电流容量较大的多股线芯，在连接前，一般都应在线芯端子安装接线耳。但在电流容量不太大且线芯截面积不超过10mm2的7股线连接时，也允许把线头线芯弯成多股线芯的压接圈进行连接。此外，各种连接的工艺要求和操作方法如下：



图3 24螺钉端子

    1．连接的工艺要求

    压接圈和接线耳必须压在垫圈下边，压接圈的弯曲必须与螺钉的拧紧方向保持一致，导线绝缘层切不可压入垫圈内，螺钉必须拧得足够紧，但不能用弹簧垫圈来防止松动。连接时，应消除垫圈上、压接圈及接线耳上的油垢。

    2．单股导线压接圈的弯法

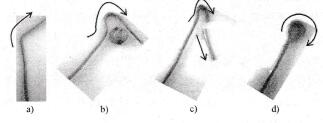

    单股线芯压接圈的弯法如图3 25所示。



图3 25单股线芯压接圈的弯法
